Digi Development Kit Setup

Bausatz aufstellen

Der Schnellstartprozess bietet eine Demo und stellt die korrekte Einrichtung sicher.

Weiter mit der Kit-Einrichtung

Ich habe mein Kit bereits eingerichtet. Bringen Sie mich zur Dokumentation.

Identifizieren Sie Ihre Kit-Komponenten

Vergewissern Sie sich, dass alle der folgenden Komponenten vorhanden sind.

XBIB-C Entwicklungsboard, Antennen, SIM-Karte, XBee 3 Modem, USB-Kabel
  • Entwicklungsplatine
  • Antenne
  • XBee-Modem
  • 12V-Stromversorgung
  • USB-Kabel

XCTU herunterladen

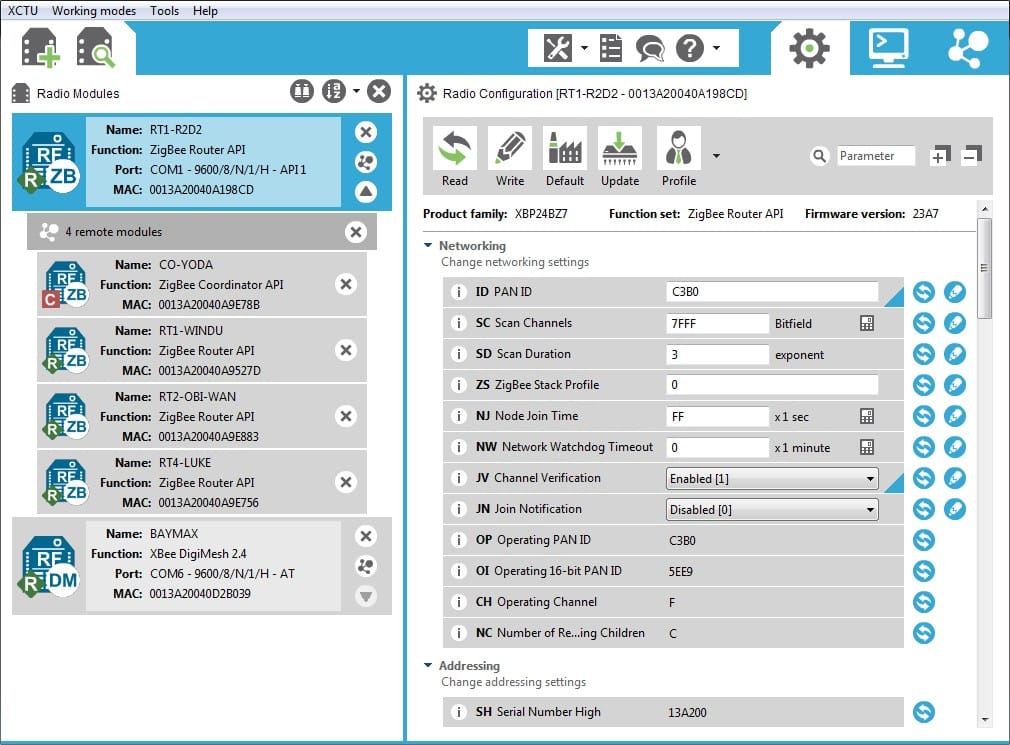

XBee Configuration and Test Utility (XCTU) ist ein plattformübergreifendes Programm, das es dem Benutzer ermöglicht, über eine grafische Benutzeroberfläche mit Digi-Hochfrequenzgeräten (HF-Geräten) zu interagieren. Die Anwendung enthält integrierte Tools, die das Einrichten, Konfigurieren und Testen von Digi-HF-Geräten erleichtern.

Um XCTU zu verwenden, müssen Sie möglicherweise FTDI Virtual COM port (VCP)-Treiber auf Ihrem Computer installieren. Klicken Sie unten, um die Treiber für Ihr Betriebssystem herunterzuladen.

Windows
Windows
Mac
Mac
Linux
Linux x64
Linux
Linux x86

Schließen Sie alle Komponenten der Hardware an

Das XBee 3 Modul sollte bereits auf der Entwicklungsplatine XBIB-CU-TH aufgesteckt sein.

  1. Vergewissern Sie sich, dass das XBee Smart Modem auf der Entwicklungsplatine XBIB-CU-TH eingesteckt ist. Beachten Sie, dass die SIM-Karte bereits im XBee Modem eingelegt sein sollte.
  2. Schließen Sie die Antennen an das XBee Smart Modem an. Richten Sie die U.FL-Stecker vorsichtig aus und drücken Sie dann fest und gerade nach unten, um den Stecker einzusetzen. Sie sollten ein Einrasten hören, wenn die Antenne korrekt angeschlossen ist. U.FL ist zerbrechlich und nicht für mehrfaches Einstecken ausgelegt, daher sollten Sie beim Anschließen oder Entfernen der Antennen vorsichtig sein. Wir empfehlen die Verwendung eines U.FL-Entfernungswerkzeugs.
  3. Verbinden Sie das USB-C-Kabel von einem PC mit dem USB-Anschluss des Development Boards. Der Computer sucht nach einem Treiber, dessen Installation ein paar Minuten dauern kann.
    • Hinweis: Der USB-Anschluss am PC sollte mindestens USB 3.0 sein, um eine ausreichende Stromversorgung zu gewährleisten und damit das Gerät wie erwartet funktioniert.
Digi XBee 3 Cat 1 Verizon Kit Verbindungen

Verbinden Sie Ihr Gerät mit dem Netzwerk Mobilfunk

Sobald Ihr Gerät mit dem Netzwerk Mobilfunk kommuniziert, blinkt die blaue LED auf der Platine.

Fügen Sie Ihr Gerät zu XCTU hinzu

1. Klicken Sie auf Geräte erkennen.

2. Wählen Sie den richtigen Port, an dem Ihr Entwicklungsboard angeschlossen ist.

3. Wählen Sie Standard-Anschlussparameter.

4. Klicken Sie auf "Ausgewählte Geräte hinzufügen".

Wählen Sie das Funkmodul und aktualisieren Sie auf die neueste Firmware

Kontaktaufnahme mit der Echo-Server-Demo

Wechseln Sie zur TCP-Kommunikation, wählen Sie im Feld IP die 1 und klicken Sie auf die Schaltfläche Schreiben.

Kontaktaufnahme mit der Echo-Server-Demo - Fortsetzung

Aktivieren Sie, dass das XBee Mobilfunk Modem den Wagenrücklauf als Nachrichtentrennzeichen erkennt, geben Sie im Feld TD ein D ein und klicken Sie auf die Schaltfläche Write.

Kontaktaufnahme mit der Echo-Server-Demo - Fortsetzung

Geben Sie die Zieladresse des Echoservers ein, im Feld DL geben Sie 52.43.121.77 ein und klicken Sie auf die Schaltfläche Schreiben.

Kontaktaufnahme mit der Echo-Server-Demo - Fortsetzung

Geben Sie die Ziel-IP-Portnummer ein, geben Sie im Feld DE den Wert 2329 ein und klicken Sie auf die Schaltfläche Schreiben.

Kontaktaufnahme mit der Echo-Server-Demo - Fortsetzung

Klicken Sie in der Symbolleiste auf die Schaltfläche Arbeitsmodus Konsolen, um eine serielle Konsole zum Gerät zu öffnen. Klicken Sie auf die Schaltfläche Öffnen, um eine serielle Verbindung zum Gerät zu öffnen. Klicken Sie in den linken Bereich des Konsolenprotokolls und geben Sie dann die Konsole ein, um mit dem Echoserver zu sprechen.

Glückwunsch, Sie haben die erste Demo abgeschlossen

Während dieser Demo haben Sie überprüft, dass sich Ihre XBee mit dem Netzwerk verbunden und erfolgreich mit dem Echo-Server kommuniziert hat.

Nächste Schritte

Um die zusätzlichen Demos in unserer Dokumentation zu erkunden, klicken Sie auf die Schaltfläche unten.

Zusätzliche Demos erforschen Das Benutzerhandbuch für die XBee 3 LTE Cat 1 AT&T anzeigen
