Digi ConnectCore 6+

NXP i.MX6Plus-basierte Surface-Mount-Modul-Lösung mit skalierbarer Quad-Core-Leistung und integriertem Wireless

Skalierbare Cortex-A9-Multicore-Leistung
Kostengünstiger, zuverlässiger, flacher Modulformfaktor für die Oberflächenmontage
Vorzertifizierte 802.11a/b/g/n/ac und Bluetooth® 5
Intelligente Power-Management-Architektur mit PMIC
Unterstützung der Linux-Softwareplattform des Yocto-Projekts
Zuverlässiges Design mit IEC 60068 und HALT-Verifizierung
Dedizierter On-Module-Sicherheits- und Authentifizierungs-Controller
Ausgelegt für Langzeitverfügbarkeit

Übersicht Teilenummern & Zubehör Spezifikationen Ressourcen

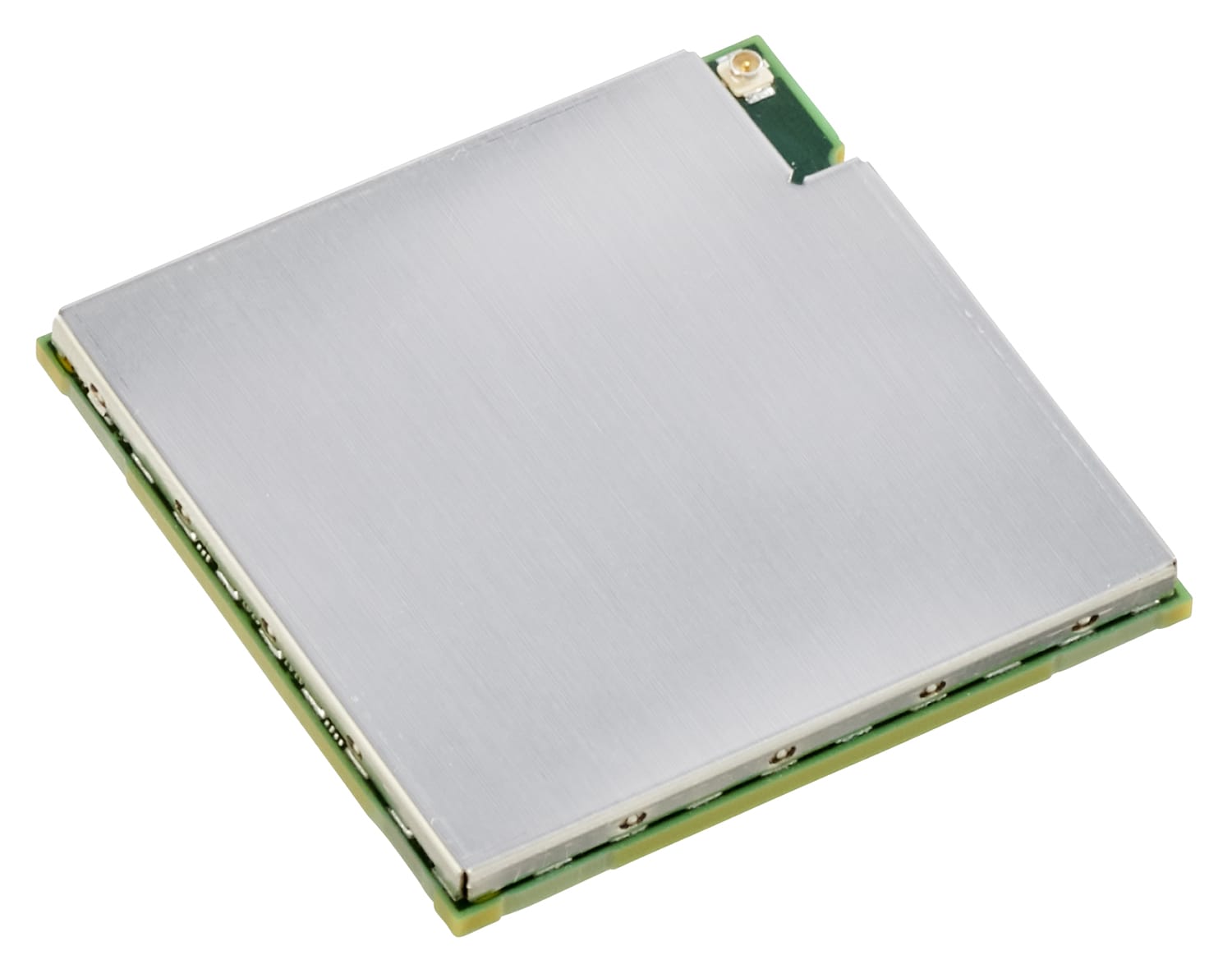

Der Digi ConnectCore® 6+ ist eine ultrakompakte und hochintegrierte System-on-Module-Lösung auf Basis der NXP i.MX6Plus Cortex-A9-Prozessorfamilie.

Mit Prozessorgeschwindigkeiten von bis zu 1,2 GHz und vollständig Pin-kompatiblen Dual-/Quad-Core-Varianten bietet der ConnectCore 6+ eine wirklich zukunftssichere Plattformlösung mit skalierbarer Leistung und vorzertifizierter drahtloser 802.11a/b/g/n/ac- und Bluetooth 5-Konnektivität, einschließlich Bluetooth Low Energy.

Sein flaches, oberflächenmontierbares Design maximiert die Integrationsflexibilität und reduziert das Designrisiko in einem äußerst kosteneffektiven, zuverlässigen Formfaktor mit optimierter Wärmeableitung selbst in den anspruchsvollsten Quad-Core-Systemkonfigurationen.

Die integrierte Cloud-Integration als Teil der Digi Yocto Linux-Plattformunterstützung bietet sicheres Remote-Management und Webservice-Funktionen über den skalierbaren Digi Remote Manager®.

Erstellen Sie sichere vernetzte eingebettete Geräte mit Digi TrustFence

TrustFence

Gerätesicherheit ist ein kritischer Design-Aspekt für jedes angeschlossene Gerät. Der ConnectCore 6 kombiniert eine sichere Modulplattform mit einem kompletten Software-Framework für die Sicherheit von Embedded-Geräten. Bauen Sie heute Produkte, die Ihnen und Ihren Kunden jetzt und in Zukunft eine sichere Produktplattform bieten.

Software-Framework für verwaltete Gerätesicherheit
Integration von U-Boot und Linux-Plattform
Transparente und zukunftssichere Architektur
Null Implementierungsaufwand

Mehr erfahren

Datenblatt herunterladen

Benutzerhandbücher & Anleitungen

Zum Vergleich hinzufügen

Digi Produkt-Integration

Die Ingenieure von Digi WDS können die Hardwarekomponenten und Softwareprodukte von Digi anpassen, um Ihre Markteinführung zu beschleunigen.

Kundenspezifische Entwicklung

Verwandte Ressourcen

Bausteine für eingebettete Sicherheit Entwickler können sich auf Digi TrustFence für integrierte Sicherheit verlassen, ohne Funktionen von Grund auf neu entwerfen zu müssen. ANSEHEN PDF

Wie man Herausforderungen im Embedded Design richtig angeht Was sind die fünf größten Herausforderungen bei der Embedded-Entwicklung, und wie können Sie diese Hürden überspringen und eine erfolgreiche... AUFGEZEICHNETES WEBINAR

Digi ConnectCore 6+ Datenblatt NXP i.MX6Plus-basierte Surface-Mount-Modul-Lösung mit skalierbarer Quad-Core-Leistung und integriertem Wireless ANSEHEN PDF

Geräte-Sicherheits-Framework - Digi TrustFence Digi TrustFence ist ein Geräte-Sicherheits-Framework, das den Prozess der Absicherung angeschlossener Geräte vereinfacht. ICH WILL DAS

Digi ConnectCore Embedded Feature Product Comparison Guide - SOMs und SBCs Embedded-Funktionsvergleich für ConnectCore 6UL, ConnectCore 6, ConnectCore 6+, ConnectCore 8M Nano, ConnectCore 8M Mini und ConnectCore 8X ANSEHEN PDF

Alle zugehörigen Ressourcen

Bausatz
	Digi ConnectCore 6+ Professional Development Kit	CC-WMX6P-KIT	WIE KAUFEN

Modul
	ConnectCore 6+ Modul, i.MX6QuadPlus, 800 MHz, -40 bis 85° C, 8 GB Flash, 2 GB DDR3, 802.11a/b/g/n/ac, Bluetooth 5, Ethernet	CC-WMX-KK8D-TN	WIE KAUFEN

Zubehör
	LCD-Applikationskit, einschließlich 10-Zoll-WXGA-LCD-Panel (hohe Auflösung)	CC-ACC-LCDH-10	WIE KAUFEN

Kundenspezifisches Design
	Wireless Design Services Die Wireless Design Services von Digi helfen Unternehmen bei der Lösung von Geschäftsproblemen, indem sie Wireless-Technologien zur Entwicklung innovativer M2M-Produkte einbinden.		ANFANGEN

SPEZIFIKATIONEN	Digi ConnectCore® 6+
ANWENDUNGSPROZESSOR	Der NXP i.MX6Plus umfasst eine Quad-Core Arm® Cortex®-A9-Plattform mit bis zu 1,2 GHz, 1 MB L2-Cache und optimierter 64-Bit DDR3- oder 2-Kanal, 32-Bit LPDDR2-Unterstützung. Integriertes FlexCAN, MLB-Busse, PCI Express® und SATA-2 bieten hervorragende Anschlussmöglichkeiten.
SPEICHER	8 GB Flash, 2 GB DDR3
PMIC	Dialog DA9063
GRAFIKEN	LVDS, MIPI-Display-Port, MIPI-Kamera-Port und HDMI v1.4
SICHERHEIT	RNG, TrustZone, Chiffren, Security Cntrl, Secure RTC, Secure JTAG, eFuses (OTP)
PERIPHERIEGERÄTE/SCHNITTSTELLEN	MMC 4.4/SD 3.0 x3MMC 4.4/SDXC, UART x5 (5 Mbps), MIPI HSI, S/PDIF Tx/Rx, I2C x3, SPI x5, ESAI, I2S/SSI x3, FlexCAN x2, MLB150 + DTCP, S-ATA und PHY (3 Gbps), USB2 OTG und PHY, USB 2.0 Host und PHY, USB 2.0 HSIC Host x2, PWM, 3,3 V GPIO, Tastatur, PCIe 2.0 (x1-Lane), HDMI und PHY, MIPI DSI, MIPI CSI2, 20-Bit CSI, 24-Bit RGB, LVDS (x2), RTC, Externer Adress-/Datenbus, Watchdog, Timer, JTAG
EXTERNER BUS	26-Bit-Adresse / bis zu 32-Bit-Daten (gemultiplexter und nicht gemultiplexter Modus)
ETHERNET	1 Gigabit Ethernet
WI-FI	802.11a/b/g/n/ac
BLUETOOTH	Bluetooth 5
BETRIEBSTEMPERATUR	-40° C bis 85° C (-40° F bis 185° F); je nach Anwendungsfall und Gehäuse-/Systemdesign
LAGERTEMPERATUR	-50° C bis 125° C (-58° F bis 257° F)
RELATIVE FEUCHTE	5% bis 90% (nicht kondensierend)
FUNKZULASSUNGEN	USA, Kanada, EU, Australien/Neuseeland
EMISSIONEN / STÖRFESTIGKEIT / SICHERHEIT	FCC Teil 15 Klasse B, EN 55022 Klasse B, EN 61000-3-2, EN 61000-3-3, ICES-003 Klasse B, VCCI Klasse II, AS 3548, FCC Teil 15 Unterabschnitt C Abschnitt 15.247, IC (Industry Canada), RSS- 210 Ausgabe 5 Abschnitt 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Sicherheit UL/UR (oder gleichwertig)
ENTWURFSVERIFIKATION	Temperatur: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 Vibration/Stoß: IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
MECHANISCHE ABMESSUNGEN	LGA-400, 2 mm Raster, voll geschirmt (heat-spreading)
PRODUKTGARANTIE	3-Jahres
