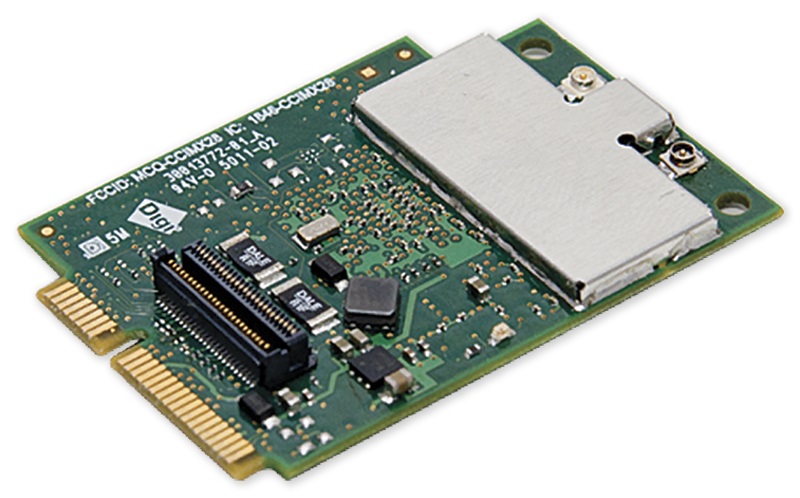

| Prozessor |
| Prozessor-Modelle |
NXP® i.MX280, i.MX287 |
| Geschwindigkeit Klasse |
Bis zu 454 MHz |
| Kern Typ |
ARM926EJ-S |
| Cache-Speicher |
16k I-Cache, 32k D-Cache |
| Interner Arbeitsspeicher |
128 KB SRAM |
| Interner ROM (OCOTP) |
1.280 Bits |
| Speicher |
| Blitzlicht |
Bis zu 2 GB NAND-Flash |
| RAM |
Bis zu 256 MB DDR2 |
| Debuggen |
| JTAG |
Ja |
| ETM/ETB |
Ja |
| Energieverwaltung |
| Leistungsmodi |
Betrieb, Standby, Tiefschlaf |
| Wake-up-Ereignisse |
RTC, GPIO, CAN, USB, Ethernet |
| Auto langsam |
Ja |
| Li-Ionen-Akku-Ladegerät / Monitor |
Ja |
| Uhr und Watchdog |
| Real-Time Clock |
Ja |
| Alarm |
Ja |
| Watchdog |
Ja |
| Sicherheit |
| Daten-Coprozessor (DCP) |
128-Bit-AES-Verschlüsselung
SHA-1 / SHA256 Hashing |
| Sicherungskasten (OCOTP) |
1280 Bits |
| Hochsicherheits-Stiefel (HAB4) |
Ja |
| Sicherer Start |
128-Bit-AES-Entschlüsselung |
| Peripheriegeräte |
| UART |
Bis zu 4 Kanäle mit Bitraten bis zu 3,25 Mbps (AUART)
Bis zu 1 Kanal mit einer Bitrate von bis zu 115 kbps (DUART) |
| CAN-Bus |
Bis zu 2 Kanäle, CAN Bus 2.0B, Bitraten bis zu 1 Mbps, 64 Nachrichtenpuffer (0-8 Bytes), Low-Power-Modi mit Wake-up |
| SPI |
Bis zu 2, Master/Slave-Betrieb |
| I2S |
Bis zu 1 |
| I2C |
Bis zu 2 Kanäle, Master/Slave (7-/10-Bit-Adressierung), Standard- (100 kbit/s) und Fast-Modus (400 kbit/s) |
| SD/SDIO/MMC |
Bis zu 4 Ports, 1-/4-/8-Bit-Modi, bis zu 48 MHz |
| USB 2.0 High-Speed |
Bis zu 1 USB 2.0 High-Speed Host (mit PHY); Bis zu 1 USB 2.0 OTG-Anschluss (mit PHY) |
| 1-Draht (optional) |
Maxim DS2482-100+ |
| GPIO |
Bis zu 32 (je nach Modulvariante) |
| PWM |
Bis zu 4 |
| ADC |
HSADC: Bis zu 1 Kanal, bis zu 2 Mbps Abtastrate, 8-/10-/12-Bit Auflösung
LRADC: Bis zu 6 Kanäle, 12-Bit-Auflösung |
| GPIO |
Bis zu 128 GPIOs, Spannung wählbar (1,8/3,3V), interruptfähig |
| Anzeige |
| Auflösung |
800x480 (WVGA) |
| Aktualisierungsrate |
Bis zu 60 Hz |
| Farbtiefe |
8/16/24 bpp |
| Modi |
RGB/DOTCK/SYSTEM |
| Farbraumkonvertierung |
Ja |
| Skalierung |
Ja |
| Drehung |
Ja |
| Touchscreen |
| Touchscreen-Controller |
4-/5-Leiter (LRADC) |
| Ethernet |
| Physikalische Schicht |
10/100Base-T |
| Datenraten |
10/100 Mbit/s, auto-sensing |
| Duplex-Modus |
Voll- oder Halbduplex, Auto-Sensing |
| IEEE 1588 |
Ja (nur i.MX287) |
| Stromversorgung über Ethernet (802.3af) |
| Power over Ethernet |
Entwicklungsplatine bereit für 802.3af PoE-Applikationskit (separat erhältlich) |
| Wi-Fi2 |
| Standard |
N/A |
802.11a/b/g/n |
| Antennensteckverbinder |
N/A |
2 x U.FL |
| Duale Diversität |
N/A |
Ja |
| Frequenzbänder |
N/A
|
2,412 - 2,484 GHz; 4,900 - 5,850 GHz |
| Datenraten |
N/A
|
802.11b: 1, 2, 5,5, 11 Mbit/s
802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps
802.11n: 15, 30, 45, 60, 90, 120, 135, 150 Mbit/s
(HT40, MCS 0-7) |
| Modulation |
N/A |
DBPSK, DQPSK, CCK, BPSK, QPSK, 16-QAM, 64-QAM |
| Sendeleistung (±2 dBm) |
N/A
|
802.11b: 10,5 dBm typisch
802.11g/n: 11 dBm typisch
802.11a/n: 13 dBm typisch |
| Sicherheit |
N/A |
WEP, WPA-PSK/WPA2-Personal, WPA/WPA2 Enterprise, 802.11i |
| Wi-Fi-Logo-Zertifizierung |
N/A |
Bereit |
| CCXv4 ASD |
N/A |
Bereit |
| Bluetooth2 |
| Modi |
N/A |
Bluetooth 4.0 (Bluetooth 2.1 + EDR, Bluetooth 3.0 + HS 802.11 AMP, Bluetooth Low Energy) |
| Klasse |
N/A |
1.5 |
| Profile |
N/A |
GAP, SPP, HSP, HFP, FTP, PAN, OPP, HID, A2DP, AVRCP, HDP |
| Koexistenz |
N/A |
Ja |
| Leistungsbedarf (Use-Case-Schätzungen) |
| Wi-Fi 2,4 GHz Transmit, CPU 454 MHz, 50%, UART aktiv |
475 mA bei 5 V |
Wi-Fi 2,4 GHz Empfangen,
CPU Leerlauf (Auto Slow) |
325 mA bei 5 V |
Wi-Fi Standby (Ruhezustand),
CPU Standby (IRQ) |
45 mA bei 5 V |
Wi-Fi Standby (Host aus),
CPU Tiefschlaf (RTC) |
1,2 mA bei 5 V |
| Modul-Varianten1 |
| Population Optionen |
Prozessormodelle (i.MX280, i.MX281, i.MX283, i.MX285, i.MX286, i.MX287), Flash, RAM, Single 10/100 Ethernet, Dual 10/100 Ethernet w/1588, 802.11a/b/g/n Wi-Fi mit Bluetooth 4.0, 1-Wire, LCD-Anschluss, CAN-Bus |
| Mechanisch |
| Abmessungen (L x B x H) ohne JTAG/LCD-Anschluss |
51 mm x 35 mm x 2,6 mm (2,01 Zoll x 1,38 Zoll x 0,1 Zoll) |
51 mm x 35 mm x 3 mm (2,01 Zoll x 1,38 Zoll x 0,12 Zoll) |
| Gegenstecker für Modul |
Molex, P/N 67910-5700
Tyco, P/N 2041119-x |
| Halteklammer für Modul (optional) |
Molex, P/N 480995701
Tyco, P/N 1717832 |
| JTAG/LCD-Anschluss am Modul (optional) |
FCI, P/N SFV31R-1STE1LF
Tyco, Best.-Nr. 3-1734839-1 |
| Umwelt |
| Betriebstemperatur |
-40 °C bis 85 °C (-40 °F bis 185 °F)
Obere Temperaturgrenzen können aktives und/oder passives Wärmemanagement erfordern
wie z. B. eine niedrigere Taktfrequenz, Wärmeleitpads, Luftstrom usw. |
| Lagertemperatur |
-40 °C bis 85 °C (-40 °F bis 185 °F) |
| Relative Luftfeuchtigkeit |
5% bis 90% (nicht kondensierend) |
| Zulassungen und Zertifizierungen |
| Emissionen |
FCC Teil 15 Klasse B, EN 55022 Klasse B, EN 61000-3-2, EN 61000-3-3, ICES-003 Klasse B,
VCCI Klasse II, AS 3548, FCC Teil 15 Unterabschnitt C Abschnitt 15.247, IC (Industry Canada),
RSS-210 Ausgabe 5 Abschnitt 6.2.2(o), EN 300 328, EN 301 489-17 |
| Immunität |
EN 55024, EN 301 489-3 |
| Sicherheit |
UL/UR, oder gleichwertig |
| Radio |
USA, Kanada, EU, Japan, Australien/Neuseeland |
| Temperatur |
IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 |
| Vibration/Stoß |
IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27 |
| Bauartprüfung |
HALT |
| Garantie |
| Produkt-Garantie |
3-Jahres |
