Digi XBee® DigiMesh® 2.4

NRND

Wireless Mesh Networking RF-Modul


  • Keine Konfiguration erforderlich für sofort einsatzbereite RF-Kommunikation
  • Gemeinsamer Digi XBee Footprint für eine Vielzahl von RF-Modulen
  • Einfache Topologie für Einsatz und Wachstum
  • 2,4 GHz für weltweiten Einsatz
  • Stromsparende Digi XBee oder XBee-PRO mit erweiterter Reichweite (Pin/Over-the-Air-kompatibel)
  • Mehrere Antennenoptionen
  • RF-Sichtreichweite im Freien bis zu 3,2 km* mit High-Gain-Antennen
  • DigiMesh® Peer-to-Peer-Mesh-Netzwerkprotokoll

Digi XBee DigiMesh® 2.4 bietet Endpunktgerätekonnektivität mit einem weltweit einsetzbaren 2,4-GHz-Transceiver. Diese Module verwenden das innovative DigiMesh®-Netzwerkprotokoll. Dieses innovative Peer-to-Peer-Protokoll bietet Anwendern zusätzliche Netzwerkstabilität durch selbstheilenden, dichten Netzwerkbetrieb und ist mit einem sehr geringen Housekeeping-Overhead in der Lage, die Betriebsdauer von batterieabhängigen Netzwerken zu verlängern.

Digi XBee -Module sind ideal für kostengünstige Anwendungen mit geringem Stromverbrauch. Digi XBee-PRO-Module sind leistungsverstärkte Versionen der Digi XBee -Module für Anwendungen mit größerer Reichweite. Als Teil der Digi XBee Familie von RF-Produkten sind diese Module einfach zu bedienen, haben einen gemeinsamen Hardware-Footprint und sind vollständig kompatibel mit anderen XBee-Produkten, die dieselbe Technologie verwenden. Modulbenutzer haben die Möglichkeit, ein Digi XBee durch ein anderes zu ersetzen, und das mit minimalem Entwicklungsaufwand und Risiko.

Das aktualisierte Digi XBee S2C DigiMesh® 2.4 Modul ist mit dem SiliconLabs EM357 SoC aufgebaut und bietet einen verbesserten Stromverbrauch, Unterstützung für Over-the-Air-Firmware-Updates und bietet auf Wunsch einen Upgrade-Pfad zu IEEE 802.15.4 oder ZigBee® Mesh-Protokollen.

Es war eine 15-minütige Diskussion mit der IT-Abteilung, um uns zuzulassen und in einem der Krankenhäuser unterzubringen.

Chris Hermann, Geschäftsführer, Clean Hands Safe Hands

Lesen Sie die ganze Geschichte

XCTU

Konfigurationsplattform der nächsten Generation für Digi XBee

  • XCTU ist kostenlos und kompatibel mit Windows, MacOS und Linux.
  • Einfache drahtlose Netzwerkkonfiguration und -architektur.
  • Einfaches Entwicklungswerkzeug zum schnellen Aufbau von XBee-API-Frames.
  • Untersuchen und lesen Sie die Versionshinweise der Firmware.
Mehr erfahren
RF-Unterstützungsdienste

RF-Supportdienste von Digi

Vor-Ort-Dienstleistungen und Unterstützung bei der Implementierung von RF-Lösungen, einschließlich Standortbestimmung, Integration, Schulung und Fehlerbehebung.

MEHR LERNEN
Digi XBee Werkzeuge

Entwickeln, Erstellen, Bereitstellen und Verwalten Ihres Digi XBee Netzwerks

Digi XBee® Werkzeuge

Digi XBee Die Tools unterstützen den gesamten Lebenszyklus von IoT Anwendungen, von der Evaluierungs-, Test- und Prototyping-Phase über die Herstellung und Bereitstellung bis hin zur langfristigen Netzwerkverwaltung. Sehen Sie, wie Digi XBee Tools Aufgaben vereinfachen und helfen, schneller auf den Markt zu kommen.

Entdecken Sie Digi XBee Tools
XBee S2C DigiMesh 2.4 Entwicklungskit

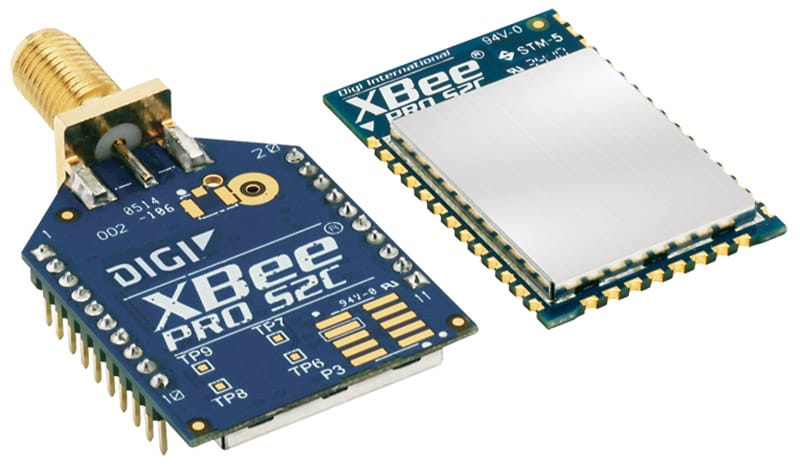

XBee S2C DigiMesh 2.4 Module
XB24CDMPIT-001 XBee S2C DigiMesh 2.4 Durchsteckmodul mit PCB-Antenne XB24CDMPIT-001 Wie Sie kaufen
XB24CDMSIT-001 XBee S2C DigiMesh 2.4 Durchsteckmodul mit RPSMA-Anschluss XB24CDMSIT-001 Wie Sie kaufen
XB24CDMUIT-001 XBee S2C DigiMesh 2.4 Durchsteckmodul mit U.fl-Stecker XB24CDMUIT-001 Wie Sie kaufen
XB24CDMWIT-001 XBee S2C DigiMesh 2.4 Durchsteckmodul mit Drahtantenne XB24CDMWIT-001 Wie Sie kaufen
XB24CDMRIS-001 XBee S2C DigiMesh 2.4 SMT-Modul mit RF-Pad-Anschluss XB24CDMRIS-001 Wie Sie kaufen
XB24CDMPIS-001 XBee S2C DigiMesh 2.4 SMT-Modul mit PCB-Antenne XB24CDMPIS-001 Wie Sie kaufen
XB24CDMUIS-001 XBee S2C DigiMesh 2.4 SMT-Modul mit U.fl-Stecker XB24CDMUIS-001 Wie Sie kaufen
Entwicklungsplatinen
SKU: 76000956 Grove Connector Development Board - XBee, Durchgangslochbuchsen 76000956 Wie Sie kaufen
SKU: XBIB-C-SMT Entwicklungsboard - XBee 3, USB-C, Aufbaubuchse XBIB-C-SMT Wie Sie kaufen
SKU: XBIB-CU-TH Entwicklungsboard - XBee 3, USB-C, Durchsteckbuchsen XBIB-CU-TH Wie Sie kaufen
Digi XBee Multi-Programmiergerät
SKU: XBEE-MP-SMT Digi XBee Multi Programmer, Oberflächenmontage (SMT) XBEE-MP-SMT Wie Sie kaufen
SKU: XBEE-MP-TH Digi XBee Multi-Programmiergerät, Durchgangsbohrung (TH) XBEE-MP-TH Wie Sie kaufen
SKU: XBEE-MP-SMT-PCB Digi XBee Multi Programmer, oberflächenmontierte (SMT) Leiterplatte XBEE-MP-SMT-PCB Wie Sie kaufen
SKU: XBEE-MP-TH-PCB Digi XBee Multi Programmer, durchkontaktierte (TH) Leiterplatte XBEE-MP-TH-PCB Wie Sie kaufen
Antennen
SKU: A24-HABUF-P5I Antenne - 2,4 GHz, Halbwellendipol, 2,1 dBi, U.FL-Buchse, abwinkelbar. A24-HABUF-P5I Wie Sie kaufen
SKU: A24-HASM-450 Antenne - 2,4 GHz, Halbwellendipol, 2,1 dBi, RPSMA-Stecker, abwinkelbar. A24-HASM-450 Wie Sie kaufen
SKU: A24-HASM-525 Antenne - 2,4 GHz, Halbwellendipol, 2,1 dBi, RPSMA-Stecker, abwinkelbar. A24-HASM-525 Wie Sie kaufen
SKU: DC-ANT-24DT Antenne - Wi-Fi, Tischmontage, 2450 Mhz, 0,5 m Kabel DC-ANT-24DT Wie Sie kaufen
Dienstleistungen und Support
SKU: DG-PSIC-CUST Ausführungsplanung DG-PSIC-CUST Wie Sie kaufen
SKU: DG-PSOS-CUST Vor-Ort und Fehlersuche DG-PSOS-CUST Wie Sie kaufen
SKU: DG-PSPP-CUST Installationsdienste DG-PSPP-CUST Wie Sie kaufen
SKU: DG-PSSS-RF Standortbestimmung - RF DG-PSSS-RF Wie Sie kaufen
  Digi XBee S2C DigiMesh® 2.4 Digi XBee-PRO S2C DigiMesh® 2.4
PERFORMANCE
TRANSCEIVER-CHIPSATZ Silicon Labs EM357 SoC
DATENGESCHWINDIGKEIT RF 250 Kbps, Seriell bis zu 1 Mbps
INNEN-/STADTBEREICH* Bis zu 60 m (200 ft) Bis zu 90 m (300 ft)
OUTDOOR/RF LINE-OF-SIGHT REICHWEITE* Bis zu 1200 m (4000 ft) Bis zu 2 Meilen (3200 m)
STROMÜBERTRAGUNG 3,1 mW (+5 dBm) / 6,3 mW (+8 dBm)Boost-Modus 63 mW (+18 dBm)
EMPFÄNGEREMPFINDLICHKEIT (1% PRO) -100 dBm / -102 dBm Boost-Modus -101 dBm
FEATURES
SERIELLE DATENSCHNITTSTELLE UART, SPI
KONFIGURATIONSMETHODE API oder AT-Befehle, lokal oder over-the-air (OTA)
FREQUENZBAND ISM 2,4 GHz
FORM-FAKTOR Durchgangsbohrung, Oberflächenmontage
HARDWARE S2C
ADC-EINGÄNGE (4) 10-Bit ADC-Eingänge
DIGITALE E/A 15
ANTENNENOPTIONEN Durchgangsbohrung: PCB-Antenne, U.FL-Stecker, RPSMA-Stecker oder integrierter Draht
SMT: RF-Pad, PCB-Antenne oder U.FL-Stecker
BETRIEBSTEMPERATUR -40º C bis +85º C
ABMESSUNGEN (L X B X H) UND GEWICHT Durchgangsbohrung: 2,438 x 2,761 cm (0,960 x 1,087 Zoll)
SMT: 0,866 x 1,33 x 0,120 Zoll (2,199 x 3,4 x 0,305 cm)
Durchgangsbohrung: 2,438 x 3,294 cm (0,960 x 1,297 Zoll)
SMT: 0,866 x 1,33 x 0,120 Zoll (2,199 x 3,4 x 0,305 cm)
VERNETZUNG UND SICHERHEIT
PROTOKOLL XBee 802.15.4 (Proprietärer 802.15.4)
UPDATEFÄHIG AUF DIGIMESH®-PROTOKOLL Ja
UPDATEFÄHIG AUF ZIGBEE-PROTOKOLL Ja
STÖRFESTIGKEIT DSSS (Direct Sequence Spread Spectrum)
ENKRYPTION 128-Bit-AES
ZUVERLÄSSIGE PAKETZUSTELLUNG Wiederholungen/Bestätigungen
FILTRATIONSMÖGLICHKEITEN PAN-ID, Kanal und 64-Bit-Adressen
KANÄLE 16 Kanäle 15 Kanäle
LEISTUNGSBEDARF
VERSORGUNGSSPANNUNG 2,1 bis 3,6 V 2,7 bis 3,6 V
SENDESTROM 33 mA @ 3,3 VDC / 45 mA Boost-Modus 120 mA @ 3,3 VDC
EMPFANGSSTROM 28 mA @ 3,3 VDC / 31 mA Boost-Modus 31 mA @ 3,3 VDC
ABSCHALTSTROM <1 μA @ 25º C <1 μA @ 25º C
BEHÖRDLICHE GENEHMIGUNGEN**
FCC, IC (NORDAMERIKA) Ja Ja
ETSI (EUROPA) Ja Nein
RCM (AUSTRALIEN UND NEUSEELAND) Nein (Demnächst) Nein (Demnächst)
TELEC (JAPAN) Nein (Demnächst) Nein (Demnächst)
Linie Kunst

*Die geschätzte Reichweite basiert auf Freiluftgelände mit begrenzten Störquellen. Die tatsächliche Reichweite variiert je nach Sendeleistung, Ausrichtung von Sender und Empfänger, Höhe der Sendeantenne, Höhe der Empfangsantenne, Wetterbedingungen, Störquellen in der Umgebung und Gelände zwischen Empfänger und Sender, einschließlich Innen- und Außenstrukturen wie Wände, Bäume, Gebäude, Hügel und Berge.

**Besuchen Sie https://www.digi.com/resources/certifications für die neuesten Zertifizierungen

Plattform Legacy XBee DigiMesh® 2.4 Legacy XBee-PRO DigiMesh® 2.4 Legacy XBee-PRO DigiMesh® 2.4
(Int'l)
Leistung
RF-Datenrate 250 Kbps
Innenbereich/Urban Range 30 m (100 ft) 90 m (300 ft) 60 m (200 ft)
Außen-/RF-Sichtreichweite 90 m (300 ft) 1 Meile (1,6 km) 750 m (2500 Fuß)
Sendeleistung 1 mW (+0 dBm) 63 mW (+18 dBm) 10 mW (+10 dBm)
Empfänger-Empfindlichkeit (1% PER) -92 dBm -100 dBm -100 dBm
Merkmale
Serielle Datenschnittstelle 3,3V CMOS serieller UART
Konfiguration Methode AT & API
Frequenzband 2,4 GHz ISM
Störfestigkeit DSSS (Direct Sequence Spread Spectrum)
Serielle Datenrate Bis zu 115,2 Kbps
ADC-Eingänge (6) 10-Bit ADC-Eingänge
Digitale E/A 13
Antennen-Optionen Chip, Drahtpeitsche, U.FL, RPSMA
Vernetzung & Sicherheit
Verschlüsselung 128-Bit-AES
Zuverlässige Paketzustellung Wiederholungen/Bestätigungen
Adressierungsoptionen PAN-ID, Kanal, 64-Bit-Adresse
Kanäle 16 12 12
Leistungsanforderungen
Versorgungsspannung 2,8 - 3,4VDC
Sendestrom 45 mA 250 mA (Draht, Chip, U.FL),
340 mA (RPSMA)
150 mA (Draht, Chip, U.FL),
180 mA (RPSMA)
Empfangsstrom 50 mA 55 mA 55 mA
Power-Down-Strom <50 uA
Regulatory Approvals**
FCC (USA) Ja
IC (Kanada) Ja
ETSI (Europa) Ja Nein Ja
C-TICK (Australien) Ja
Telec (Japan) Ja Nein Ja
ANATEL (Brasilien) Ja

DigiMesh®

Seite

Top

**Besuchen Sie https://www.digi.com/resources/certifications für die neuesten Zertifizierungen
