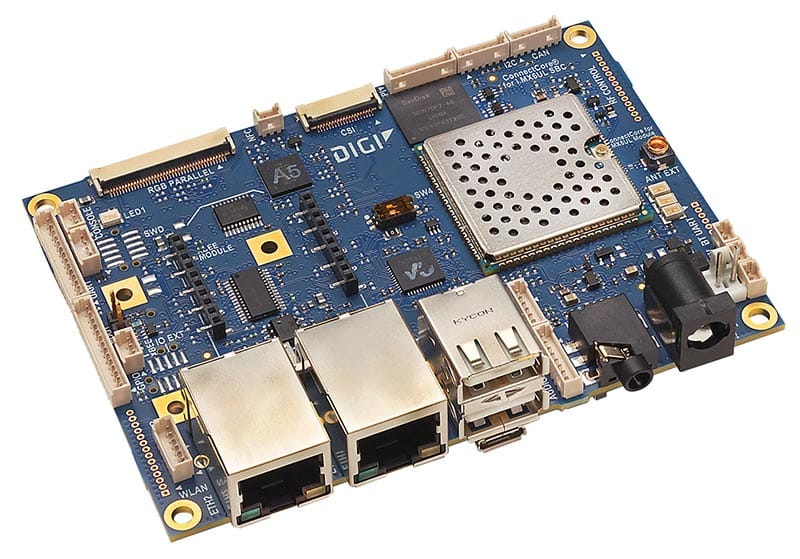

Digi ConnectCore 6UL SBC Pro

Leistungsstarke, sichere, vorzertifizierte angeschlossene Single Board Computer im Standard-Formfaktor mit vollständiger Designflexibilität.


  • Leistungsstarke und flexible Standardlösung im Pico-ITX-Formfaktor
  • Produktionsreif mit minimalem Hardware-Design-Aufwand
  • Robustes Design mit industriellem Betriebstemperaturbereich
  • Vorzertifizierte Dual-Band 802.11ac Wi-Fi-Konnektivität
  • Bluetooth® 5, mit Unterstützung für Bluetooth Low Energy
  • Out-of-Box-Unterstützung für Mobilfunk Konnektivität
  • On-board NFC Forum Typ 2 konformes Tag
  • Zwei 10/100-Mbit-Ethernet-Netzwerke
  • Integriertes Display und Kamerafunktionen
  • Umfangreiche Schnittstellen- und Peripheriegeräteunterstützung
  • Vollständiges Yocto Project® Linux® BSP mit Quellcode
  • Digi TrustFence® Gerätesicherheitsrahmen

Digi ConnectCore 6UL SBC Pro ist das ultimative, vernetzte Standardprodukt von NXP i.MX6UL single board computer mit umfassenden Funktionen und beispielloser Designflexibilität.

Die einzigartigen vorzertifizierten drahtlosen Verbindungsoptionen bieten 802.11a/b/g/n/ac Wi-Fi und Bluetooth® 5, einschließlich Bluetooth Low Energy. Out-of-box Mobilfunk Integrationsoptionen mit dem vorzertifizierten Digi XBee® Mobilfunk Modem oder einem PCI Express Mini Card Modem eines Drittanbieters ermöglichen Ihnen die Integration von Mobilfunk Konnektivität ohne die üblichen Kosten und Komplexität.

Die vollständige Linux-Unterstützung von Digi umfasst das integrierte Digi TrustFence®-Gerätesicherheits-Framework mit Unterstützung für sicheres Booten, verschlüsselte Dateisysteme, geschützte Ports und mehr.

Sichere vernetzte Embedded-Geräte auf Basis von Digi TrustFence aufbauen

TrustFence

Gerätesicherheit ist ein kritischer Design-Aspekt für jedes angeschlossene Gerät. Der ConnectCore 6UL kombiniert eine sichere Modulplattform mit einem kompletten Embedded Device Security Software Framework. Bauen Sie heute Produkte, die Ihnen und Ihren Kunden jetzt und in Zukunft eine sichere Produktplattform bieten.

  • Software-Framework für verwaltete Gerätesicherheit
  • Integration von U-Boot und Linux-Plattform
  • Transparente und zukunftssichere Architektur
  • Null Implementierungsaufwand

Mehr erfahren

i.MX 6UltraLite

Der energieeffizienteste, kostengünstigste und kleinste Industrieprozessor der i.MX6-Familie

Der ConnectCore 6UL basiert auf dem NXP i.MX6UL-Anwendungsprozessor und ist die intelligente Kommunikations-Engine für die sicheren vernetzten Geräte von heute in industriellen Anwendungen. Er integriert nahtlos Dual-Ethernet und vorzertifiziertes Dual-Band-Wi-Fi (802.11a/b/g/n/ac) mit Bluetooth 4.2-Konnektivität.

TrustFenceYocto-ProjektBluetoothWi-Fi-AllianzNXP Gold-PartnerDigi XBeeAngetrieben von AWS

Spezifikationen Digi ConnectCore 6UL SBC PRO
LEISTUNG*
ANWENDUNGSPROZESSOR NXP i.MX6UL-2, ARM® Cortex®-A7 @ 528 MHz, 128 KB L2-Cache, mit NEON™ MPE (Media Processor Engine) Co-Prozessor
SPEICHER 256 MB NAND-Flash, 256 MB DDR3 (CC-SBP-WMX-JN58); 1 GB NAND-Flash, 1 GB DDR (CC-SBP-WMX-JN7A)
DRAHTGEBUNDENE NETZWERKKONNEKTIVITÄT
ETHERNET 2 x 10/100 Mbit Ethernet
DRAHTLOSE NETZWERKKONNEKTIVITÄT
WI-FI Dual-Band 802.11a/b/g/n/ac 1x1 (MCS 0-9)
BLUETOOTH Bluetooth 5, mit Unterstützung für Bluetooth Low Energy
ANTENNEN On-module U.FL oder on-board MMCX Antennenanschluss für Wi-Fi und Bluetooth, externe NFC-Antenne optional
NFC Energy-harvesting NXP NTAG, Field Detection Trigger, ISO 14443A und NFC Forum Type 2 Tag-konform
DIGI XBEE® RF Standard-Steckdose Digi XBee
PERIHPERALS/SCHNITTSTELLEN
ETHERNET 2 x RJ-45 (10/100 Mbit)
USB 2 x USB-Host (dual Typ-A), 1 x USB-Host (6-polige Stiftleiste ), 1 x USB-OTG (micro-USB)
ANZEIGE 24-Bit Parallel-RGB (40-polige Stiftleiste) und 18-Bit LVDS (20-polige Stiftleiste)
KAMERA 8-Bit Parallel CSI (20-polige Stiftleiste)
GPIO 14-polige Stiftleiste (8 x GPIO, 1 x Touch)
UART / KONSOLE 14-polige Stiftleiste (1 x Zwei-Draht, 2 x Vier-Draht, eine gemeinsam mit XBee-Buchse), 3-polige Stiftleiste (Konsole)
ANDERE KONNEKTIVITÄT 1 x I2C (6-polige Stiftleiste), 1 x SPI (8-polige Stiftleiste), 2 x CAN (6-polige Stiftleiste)
PCI EXPRESS MINI KARTE Unterstützung für Half-Size- und Full-Size-Karten, mit integriertem Micro-SIM-Slot
RF-STEUERUNG 14-polige Stiftleiste (Wi-Fi Aktivieren/Deaktivieren, Bluetooth Aktivieren/Deaktivieren, Wakeup, PCM, LTE-Steuerung, GPS-Koexistenz)
EXTERNE SPEICHERUNG microSD , integrierter 4 GB eMMC-Flash für Datenspeicherung
AUDIO 3,5 mm Kopfhörerbuchse, 6-polige Stiftleiste (Lautsprecher), 8-polige Stiftleiste (Line-In, Mikrofon, Line-Out)
TASTEN / SCHALTER Power, Reset, User, Boot Select (NAND/microSD), RF (Wi-Fi Enable, Bluetooth Enable), Antenna Select (U.FL on-module/MMCX on-board)
DEBUG Tag-Connect für JTAG und SWD
POWER 3,3 V-Ausgang (2-polige Stiftleiste), 5 V-Ausgang (2-polige Stiftleiste), Batterie (2-polige Stiftleiste)
LEDS Leistung, 3 x Benutzer
BESCHEINIGUNGEN**
FUNKZULASSUNGEN USA, Kanada, EU, Japan, Australien, Neuseeland
EMISSIONEN / STÖRFESTIGKEIT / SICHERHEIT FCC Teil 15 Klasse B, EN 55022 Klasse B, EN 61000-3-2, EN 61000-3-3, ICES-003 Klasse B, VCCI Klasse II, AS 3548, FCC Teil 15 Unterabschnitt C Abschnitt 15.247, IC (Industry Canada), RSS-210 Ausgabe 5 Abschnitt 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Sicherheit (entspricht UL/UL)
LEISTUNGSBEDARF
VERSORGUNGSSPANNUNG 5 V @ 3,2 A (typisch, abhängig vom Anwendungsfall); siehe ConnectCore 6UL-Modul-Produktübersicht für Hinweise zur Leistungsaufnahme nur des Moduls
LEISTUNGSSTECKER Verriegelbarer Barrel-Stecker (2 mm), oder dedizierter Stromanschluss (3-polige Stiftleiste)
UMWELT
BETRIEBSTEMPERATUR -40° C bis 85° C (-40° F bis 185° F)
LAGERTEMPERATUR -50° C bis +125° C (-58° C bis 257° F)
RELATIVE FEUCHTE Relative Luftfeuchtigkeit 5% bis 90% (nicht kondensierend)
ENTWURFSVERIFIKATION Temperatur: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78; Vibration/Stoß: IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
MECHANISCH
ABMESSUNGEN 100 mm x 72 mm (4,0 Zoll x 2,83 Zoll)
GARANTIE
PRODUKTGARANTIE 1 Jahr

* Bestückt ConnectCore 6UL-Modul P/N CC-WMX-JN58-NE (LGA-Montage).
** Endgültige Zertifizierungen stehen noch aus.

Mechanische Zeichnungen
