Digi ConnectCore System-on-Module Single Board Computers Entwicklungskits

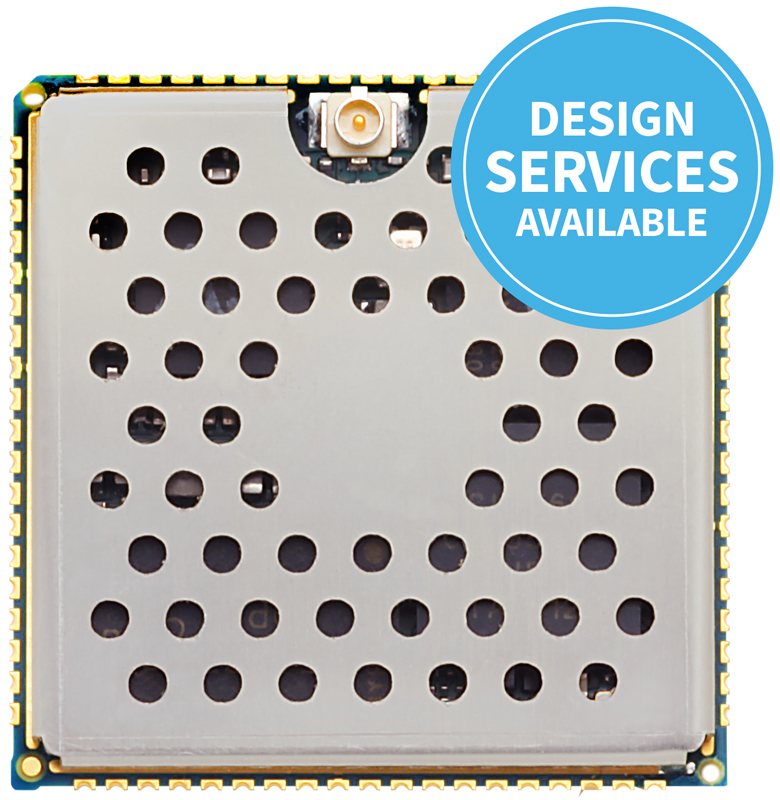

Digi ConnectCore 6UL

Intelligentes und vernetztes Embedded System-on-Module auf Basis des NXP i.MX6 UL mit schlüsselfertiger Linux-Softwareunterstützung in einem Formfaktor im Briefmarkenformat


  • Briefmarkengroße, sichere, verbundene System-on-Module-Plattform
  • NXP i.MX6UL, Cortex-A7 mit 528 MHz
  • 256 MB / 512 MB / 1 GB NAND-Flash, 256 MB / 512 MB / 1 GB DDR3
  • Zum Patent angemeldeter, flacher Digi SMTplus™-Formfaktor
  • Integrierter Digi Microcontroller Assist™ für 2,5 µA Ultra-Low-Power-Modi
  • Vorzertifizierte 802.11a/b/g/n/ac + Bluetooth® 5 Option
  • Integrierte duale 10/100-Ethernet-Konnektivität
  • Digi TrustFence® Sicherheitsrahmen für eingebettete Geräte
  • Lizenzgebührenfreie Embedded Linux® Software-Plattform
  • Schlüsselfertige Entwicklung erhältlich von Digi WDS

Das Digi ConnectCore® 6UL Modul bietet eine sichere und extrem kosteneffiziente System-on-Module-Plattform, die etwas größer als eine Briefmarke ist.

Mit dem zum Patent angemeldeten Digi SMTplus™-Formfaktor für die Oberflächenmontage können Sie sich für eine vereinfachte Designintegration entscheiden, die die bewährte und einfach zu verwendende kantengegossene SMT-Technologie nutzt, oder für eine vielseitige LGA-Option für ultimative Designflexibilität mit Zugang zu praktisch allen Schnittstellen.

Das Modul basiert auf dem NXP i.MX6UL UltraLite-Anwendungsprozessor und ist die intelligente Kommunikations-Engine für die sicheren vernetzten Geräte von heute. Es integriert nahtlos Dual-Ethernet und vorzertifiziertes Dual-Band-Wi-Fi (802.11a/b/g/n/ac) mit Bluetooth 5-Konnektivität.

Die Sicherheit von Embedded-Geräten ist ein kritischer Design-Aspekt für die wachsende Anzahl von vernetzten Anwendungen ("IoT") und der ConnectCore 6UL beseitigt die Implementierungsbarrieren, indem er Ihnen Digi TrustFence, eine vollständig integrierte sichere Modulplattform mit kompletter Linux-Softwareunterstützung, zur Verfügung stellt.

TrustFenceYocto-ProjektBluetoothWi-Fi-AllianzNXP Gold-PartnerAngetrieben von AWS

Kleinste Größe und ohne Kompromisse

Kleinster Formfaktor. Geringste Leistung. Verkabelt oder drahtlos. Vorzertifiziert. Die eine i.MX6UL UltraLite SOM-Plattformlösung für alle Ihre angeschlossenen Geräte.

Kleinste Größe und ohne Kompromisse

Digi SMTplus™ für Design- und Fertigungsflexibilität

Zum Patent angemeldeter Digi SMTplus-Formfaktor für optimierte Bauweise/Kosten
  • Ultra-kompakte Größe von 29 x 29 mm mit zuverlässiger Low-Profile-Montage
  • Vereinfachte und kostenoptimierte Konstruktion und Fertigungsflexibilität
    • 245-Pad LGA (universal), oder 76-Pad (einfach) Wabenranddurchkontaktierungen
    • Reduzierte Lagenzahl der Trägerplatine für einfachere Anwendungen
    • Keine Kosten für Platinenstecker, keine Abhängigkeit von der Versorgung der Platinenstecker
  • Nur vereinfachte Randverzahnungen (~76),
    oder vielseitiges LGA (~245 @ 1,27 mm Raster) für Design-Flexibilität
Konzipiert für automatisiertes Pick-and-Place
  • Äußerst kosteneffiziente Fertigung in Klein- und Großserienanwendungen
  • Gekapselte Randdurchkontaktierungen ermöglichen auch eine manuelle Prototyping-Bestückung
Gemeinsamer Fußabdruck
  • Äußerst kosteneffiziente Fertigung in Klein- und Großserienanwendungen
  • Gekapselte Randdurchkontaktierungen ermöglichen auch eine manuelle Prototyping-Bestückung

Sichere vernetzte Embedded-Geräte auf Basis von Digi TrustFence aufbauen

TrustFence

Gerätesicherheit ist ein kritischer Design-Aspekt für jedes angeschlossene Gerät. Der ConnectCore 6UL kombiniert eine sichere Modulplattform mit einem kompletten Embedded Device Security Software Framework. Bauen Sie heute Produkte, die Ihnen und Ihren Kunden jetzt und in Zukunft eine sichere Produktplattform bieten.

  • Software-Framework für verwaltete Gerätesicherheit
  • Integration von U-Boot und Linux-Plattform
  • Transparente und zukunftssichere Architektur
  • Null Implementierungsaufwand

Mehr erfahren

i.MX 6UltraLite

Der energieeffizienteste, kostengünstigste und kleinste Industrieprozessor der i.MX6-Familie

Der auf dem NXP i.MX6UL-Anwendungsprozessor basierende ConnectCore 6UL ist die intelligente Kommunikations-Engine für die sicheren vernetzten Geräte von heute in industriellen Anwendungen. Er integriert nahtlos Dual-Ethernet und vorzertifiziertes Dual-Band-Wi-Fi (802.11a/b/g/n/ac) mit Bluetooth 5-Konnektivität.


Digi Produkt-Integration

Die Ingenieure von Digi WDS können die Hardwarekomponenten und Softwareprodukte von Digi anpassen, um Ihre Markteinführung zu beschleunigen.
Bausätze
SKU: CC-WMX6UL-KIT Digi ConnectCore 6UL Entwicklungskit CC-WMX6UL-KIT Wie Sie kaufen
Sicheres Funkmodul
SKU: CC-WMX-JN7A-NE Digi ConnectCore 6UL - 528 MHz, Industrietemperatur, 1 GB SLC NAND, 1 GB DDR3, Dual 10/100 Ethernet, 802.11a/b/g/n/ac, Bluetooth® 5 CC-WMX-JN7A-NE Wie Sie kaufen
SKU: CC-WMX-JN69-NN ConnectCore 6UL - 528 MHz, Industrietemp., 512 MB SLC NAND, 512 MB DDR3, Dual 10/100 Ethernet, 802.11a/b/g/n/ac, Bluetooth® 5 CC-WMX-JN69-NN Wie Sie kaufen
SKU: CC-WMX-JN59-NN Digi ConnectCore 6UL - 528 MHz, Industrietemperatur, 512 MB SLC NAND, 256 MB DDR3, Dual 10/100 Ethernet, 802.11a/b/g/n/ac, Bluetooth® 5 CC-WMX-JN59-NN Wie Sie kaufen
SKU: CC-WMX-JN58-NE Digi ConnectCore 6UL - 528 MHz, Industrietemperatur, 256 MB SLC NAND, 256 MB DDR3, Dual 10/100 Ethernet, 802.11a/b/g/n/ac, Bluetooth® 5 CC-WMX-JN58-NE Wie Sie kaufen
SBCs
SKU: CC-SBP-WMX-JN58 Digi ConnectCore 6UL SBC Pro CC-SBP-WMX-JN58 Wie Sie kaufen
SKU: CC-SBP-WMX-JN7A Digi ConnectCore 6UL SBC Pro 1GB Flash 1GB RAM CC-SBP-WMX-JN7A Wie Sie kaufen
Zubehör
SKU: CC-ACC-LCDH-10 LCD-Applikationskit, einschließlich 10-Zoll-WXGA-LCD-Panel (hohe Auflösung) CC-ACC-LCDH-10 Wie Sie kaufen
Sicheres Ethernet-Modul
SKU: CC-MX-JN7A-Z1 Digi ConnectCore 6UL - 528 MHz, Industrietemperatur, 1 GB SLC NAND, 1 GB DDR3, Dual 10/100 Ethernet CC-MX-JN7A-Z1 Wie Sie kaufen
SKU: CC-MX-JN69-ZN ConnectCore 6UL - 528 MHz, Industrietemp., 512 MB SLC NAND, 512 MB DDR3, Dual 10/100 Ethernet CC-MX-JN69-ZN Wie Sie kaufen
SKU: CC-MX-JN58-Z1 Digi ConnectCore 6UL - 528 MHz, Industrietemperatur, 256 MB SLC NAND, 256 MB DDR3, Dual 10/100 Ethernet CC-MX-JN58-Z1 Wie Sie kaufen
Dienstleistungen und Support
Cloud Services
Digi ConnectCore® Cloud Services ermöglichen es OEMs in einer Vielzahl von Branchen, vernetzte Geräte mit Remote-Dashboard-, -Service- und -Anwendungsfunktionen unter Verwendung von Digi ConnectCore system-on-modules (SOMs) zu erstellen.
  Starten
Security Services
Die Aufrechterhaltung der Sicherheit für verbundene Geräte nach der Produktfreigabe ist eine Herausforderung. Mit den Digi ConnectCore® Security Services können Kunden ihre Produkte sicher halten.
  Starten
Support Services
Holen Sie sich die Hilfe, die Sie für die Bereitstellung, Verwaltung, Verbindung, Anpassung und Verbesserung Ihrer Digi-Lösung benötigen.
  Starten
Wireless Design Services
Die Wireless Design Services von Digi helfen Unternehmen bei der Lösung von Geschäftsproblemen, indem sie Wireless-Technologien zur Entwicklung innovativer M2M-Produkte einbinden.
  Starten
Spezifikationen Digi ConnectCore 6UL
FEATURES
ANWENDUNGSPROZESSOR NXP i.MX6UL-2, ARM® Cortex®-A7 mit 528 MHz, 128 KB L2-Cache, mit NEON™ MPE (Media Processor Engine) Co-Prozessor und programmierbarem Smart DMA (SDMA) Controller
SPEICHER 256 MB / 512 MB / 1 GB NAND-Flash, 256 MB / 512 MB / 1 GB DDR3
PMIC NXP PF3000
VIDEO/GRAFIK 2D Pixel Processing Pipeline (PXP) für Farbraumkonvertierung, Skalierung, Alpha-Blending und Rotation, 8- /16- /18- /24-Bit paralleles LCD-Display bis zu WXGA (1366x768), 8- /10- /16- /24-Bit Parallel CSI mit BT.656-Unterstützung
SICHERHEIT** AIS-31-konformer TRNG, ECC/AES256/TDES/ RSA-Verschlüsselungs-/Entschlüsselungs-Coprozessor, SHA-1/224/256, FameXE PKI-Coprozessor mit 4096-Bit RSA/544-Bit ECC/ ECDSA-Unterstützung, Secure RTC, Secure JTAG, Secure Storage, Secure Key Management, SPA/DPA/DFA (Schutz vor Stromversorgungs-/Störungsangriffen), Tamper Monitor, Digi TrustFence® Embedded Security Framework
PERIPHERIEGERÄTE/SCHNITTSTELLEN 1 x dedizierter MMC 4.5/SD 3.0/SDIO Port (1-/2-4-Bit), 2 x USB 2.0 OTG mit PHY, 3x I2S/SAI, 1 x S/PDIF Tx/Rx, 2 x FlexCAN (2.0b), 4 x I2C, 4 x SPI, 7 x UART, 4 x Timer, 8 x PWM, 3 x Watchdog, 2 x 12-Bit ADC (10 Kanäle) mit 4-Draht/5-Draht Touch Controller, bis zu 103 GPIOs
EXTERNER BUS 16-Bit-Adresse / bis zu 16-Bit-Daten (gemultiplexter und nicht gemultiplexter Modus)
ETHERNET Zweifach 10/100 Mbit Ethernet MAC + IEEE 1588
WIRELESS 802.11a/b/g/n/ac 1x1 (MCS 0-9), Bluetooth 5 mit starker WPA2-Enterprise-Authentifizierung/Verschlüsselung für Wi-Fi-Verbindungen
MCA™ MIKROCONTROLLER-ASSISTENT Ultra-Low-Power ARM® Cortex®-M0+, bis zu 48 MHz (NXP Kinetis KL03: KL03P24M48SF0)
BETRIEBSTEMPERATUR Industrie: -40 °C bis 85 °C (-40 °F bis 185 °F); je nach Anwendungsfall und Gehäuse-/Systemdesign
LAGERTEMPERATUR -50 °C bis 125 °C (-58 °F bis 257 °F)
RELATIVE FEUCHTE Relative Luftfeuchtigkeit 5% bis 90% (nicht kondensierend)
FUNKZULASSUNGEN USA, Kanada, EU, Japan, Australien/Neuseeland, Brasilien
EMISSIONEN / STÖRFESTIGKEIT / SICHERHEIT FCC Teil 15 Klasse B, EN 55022 Klasse B, EN 61000-3-2, EN 61000-3-3, ICES-003 Klasse B, VCCI Klasse II, AS 3548, FCC Teil 15 Unterabschnitt C Abschnitt 15.247, IC (Industry Canada), RSS-210 Ausgabe 5 Abschnitt 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Sicherheit UL/UR (oder gleichwertig)
ENTWURFSVERIFIKATION Temperatur: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78; Vibration/Schock: IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
MONTAGE / PINANZAHL Übliche Digi SMTplus*-Fläche für die Oberflächenmontage mit 76 Pads (Raster 1,27 mm) oder 245 Pads LGA (Raster 1,27 mm)
MECHANISCHE ABMESSUNGEN 29 mm x 29 mm x 3,5 mm (1,14 in x 1,14 in x 0,14 in)
LEISTUNGSAUFNAHME Leerlaufmodus (Linux hochgefahren, keine Vernetzung): 100 mA bei 5 V
Leerlaufmodus (Linux hochgefahren, mit 25 % Wi-Fi-Sendeleistung): 118 mA bei 5 V
Standby-Modus (mit Speicherauffrischung): 6 mA bei 5 V
ULTRA-LOW-POWER-MODI Ereignis-Trigger-Modus: 2,5 µA bei 3 V (i.MX6UL aus, MCA LLS mit HS-Komparator aktiv)
Geplanter Wake-Up-Modus: 2,5 µA bei 3V (i.MX6UL aus, MCA LLS mit HS-Komparator aktiv)
MAXIMALE HOCHFREQUENZLEISTUNG 63,1 mW
BETRIEBSFREQUENZBAND 2402 - 2480 MHz; 5,250 - 5,350 GHz; 5,470 - 5,725 GHz
PRODUKTGARANTIE 3-Jahres

* Patentanmeldung

** DIGI ConnectCore 6UL Produkte haben die kryptographischen Funktionen nur innerhalb der folgenden implementiert: Digi TrustFence® Embedded Security Framework (kryptografische Algorithmen sind im Linux OS v. 4.1.38 implementiert), Wi-Fi Modul (802.11a/b/g/n/ac) und Bluetooth 5 Modul. Die kryptografischen und anderen Funktionen und Fähigkeiten des Digi TrustFence® Embedded Security Framework werden durch den eingebetteten NXP i.MX6UL Prozessor beschleunigt. Der Prozessor selbst wird nicht als separates kryptografisches Modul verwendet und führt selbst keine kryptografischen Funktionen aus.

Besuchen Sie die Support-Website für Firmware, Treiber, Software, Knowledge Base-Artikel und Handbücher

Support-Website besuchen
