Digi XBee® Zigbee

NRND

Eingebettete ZigBee-Module bieten OEMs eine einfache Möglichkeit, die Mesh-Technologie in ihre Anwendung zu integrieren


  • Programmierbare Versionen mit integriertem Mikroprozessor ermöglichen die Entwicklung eigener Zigbee-Anwendungen
  • Through-Hole- und Surface-Mount-Formfaktoren ermöglichen flexible Designoptionen
  • Link-Budgets von 110 dB für XBee und 119 dB für XBee-PRO
  • Branchenführender Ruhestrom
  • Firmware-Upgrades über UART, SPI oder over the air (OTA)
  • Schlüsselfertige Entwicklung erhältlich von Digi WDS
Wie man kauft Technische Hilfe

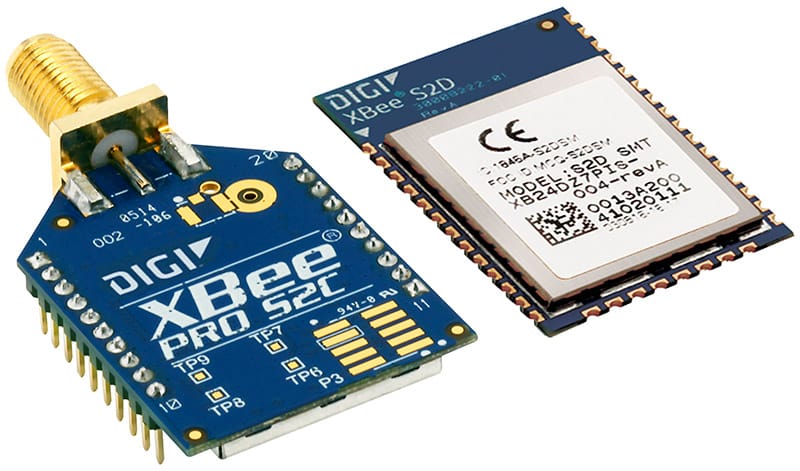

Digi XBee® und Digi XBee-PRO Zigbee RF Module bieten kostengünstige drahtlose Verbindungen zu elektronischen Geräten. Sie sind interoperabel mit anderen Zigbee PRO Geräten, einschließlich Geräten anderer Hersteller*. Digi Zigbee Development Kits sind der perfekte Weg, um mit der Entwicklung von Zigbee-Anwendungen zu beginnen.

Digi XBee und Digi XBee-PRO Zigbee-Module eignen sich ideal für Anwendungen im Energie- und Steuerungsmarkt, bei denen die Effizienz der Fertigung entscheidend ist. Die serielle Peripherieschnittstelle (SPI) bietet eine Hochgeschwindigkeitsschnittstelle und optimiert die Integration mit eingebetteten Mikrocontrollern, was die Entwicklungskosten senkt und die Markteinführungszeit verkürzt.

Die Produkte der Digi XBee Familie erfordern wenig bis keine Konfiguration oder zusätzliche Entwicklung. Programmierbare Versionen des Digi XBee und Digi XBee-PRO Zigbee-Moduls machen die Anpassung von Anwendungen einfach. Durch die Programmierung direkt auf dem Modul entfällt die Notwendigkeit eines separaten Prozessors. Da die drahtlose Software isoliert ist, können Anwendungen ohne Risiko für die RF-Leistung oder Sicherheit entwickelt werden.

Das Zigbee-kompatible Modul von Digi basiert auf den System-on-Chip (SoC)-Funk-ICs Ember EM35x (EM357 und EM3587) von Silicon Labs, die einen 32-Bit ARM® Cortex® M3-Prozessor verwenden.

Datenblatt herunterladenDatenblatt herunterladen BenutzerhandbücherBenutzerhandbücher & Anleitungen BenutzerhandbücherBenutzerhandbücher & Anleitungen Mechanische ZeichnungenMechanische Zeichnungen Zum Vergleich hinzufügenZum Vergleich hinzufügen
Digi hatte das Fachwissen, um uns bei der Entwicklung der Strategie zu helfen, die Lösung auf die effizienteste Weise auf den Markt zu bringen. Jetzt spart sie Städten auf der ganzen Welt Hunderttausende von Dollar pro Jahr.

Ryan Morgan, Marketingleiter von Schréder Nordamerika

Lesen Sie die ganze Geschichte

XCTU

Konfigurationsplattform der nächsten Generation für Digi XBee

  • XCTU ist kostenlos und kompatibel mit Windows, MacOS und Linux.
  • Einfache drahtlose Netzwerkkonfiguration und -architektur.
  • Einfaches Entwicklungswerkzeug zum schnellen Aufbau von XBee-API-Frames.
  • Untersuchen und lesen Sie die Versionshinweise der Firmware.
Mehr erfahren
Digi XBee Werkzeuge

Entwickeln, Erstellen, Bereitstellen und Verwalten Ihres Digi XBee Netzwerks

Digi XBee® Werkzeuge

Digi XBee Die Tools unterstützen den gesamten Lebenszyklus von IoT Anwendungen, von der Evaluierungs-, Test- und Prototyping-Phase über die Herstellung und Bereitstellung bis hin zur langfristigen Netzwerkverwaltung. Sehen Sie, wie Digi XBee Tools Aufgaben vereinfachen und helfen, schneller auf den Markt zu kommen.

Entdecken Sie Digi XBee Tools
RF-Unterstützungsdienste

RF-Supportdienste von Digi

Vor-Ort-Dienstleistungen und Unterstützung bei der Implementierung von RF-Lösungen, einschließlich Standortbestimmung, Integration, Schulung und Fehlerbehebung.

MEHR LERNEN
S2C-Bausätze
SKU: XKB2-Z7T-WZM

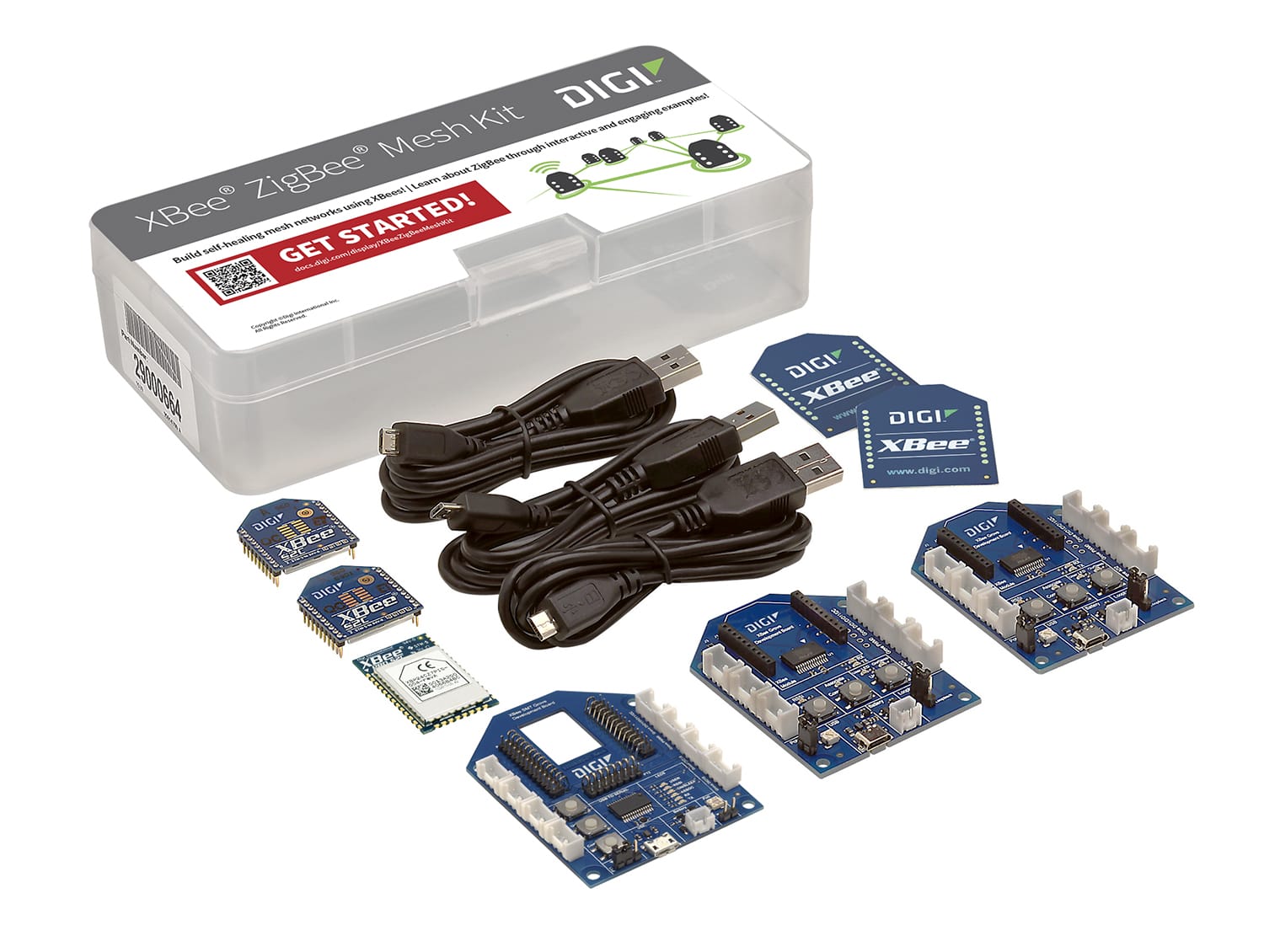

Digi XBee Zigbee Mesh Kit

 XKB2-Z7T-WZM Wie Sie kaufen
S2C-Module
SKU: XB24CZ7PIT-004 XBee Zigbee Durchgangsbohrung (PCB-Antenne) XB24CZ7PIT-004 Wie Sie kaufen
SKU: XB24CZ7WIT-004 XBee Zigbee TH (Drahtantenne) XB24CZ7WIT-004 Wie Sie kaufen
SKU: XB24CZ7UIT-004 XBee Zigbee TH (U.FL Antenne) XB24CZ7UIT-004 Wie Sie kaufen
SKU: XB24CZ7SIT-004 XBee Zigbee Durchgangsbohrung (RPSMA-Antenne) XB24CZ7SIT-004 Wie Sie kaufen
SKU: XB24CZ7PITB003 Programmierbare XBee-Zigbee-Durchgangsbohrung (PCB-Antenne) XB24CZ7PITB003 Wie Sie kaufen
SKU: XB24CZ7WITB003 Programmierbare XBee-Zigbee-Durchgangsantenne (Drahtantenne) XB24CZ7WITB003 Wie Sie kaufen
SKU: XB24CZ7UITB003 Programmierbare XBee-Zigbee-Durchgangsbohrung (U.FL-Antenne) XB24CZ7UITB003 Wie Sie kaufen
SKU: XB24CZ7SITB003 Programmierbare XBee-Zigbee-Durchgangsbohrung (RPSMA-Antenne) XB24CZ7SITB003 Wie Sie kaufen
SKU: XB24CZ7PIS-004 XBee Zigbee SMT (PCB-Antenne) XB24CZ7PIS-004 Wie Sie kaufen
SKU: XB24CZ7RIS-004 XBee Zigbee SMT (RF-Pad-Antenne) XB24CZ7RIS-004 Wie Sie kaufen
SKU: XB24CZ7UIS-004 XBee Zigbee SMT (U.FL Antenne) XB24CZ7UIS-004 Wie Sie kaufen

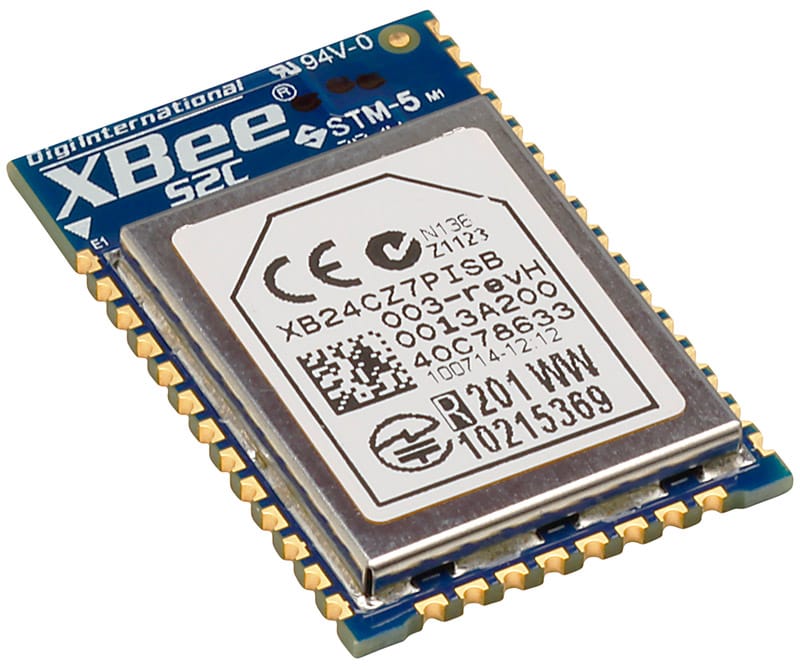

SKU: XB24CZ7PISB003 Programmierbare XBee Zigbee SMT (PCB-Antenne) XB24CZ7PISB003 Wie Sie kaufen
SKU: XB24CZ7RISB003 Programmierbare XBee Zigbee SMT (RF-Pad-Antenne) XB24CZ7RISB003 Wie Sie kaufen
SKU: XB24CZ7UISB003 Programmierbare XBee Zigbee SMT (U.FL Antenne) XB24CZ7UISB003 Wie Sie kaufen
Entwicklungsplatinen
SKU: 76000956 Grove Connector Development Board - XBee, Durchgangslochbuchsen 76000956 Wie Sie kaufen
SKU: XBIB-C-SMT Entwicklungsboard - XBee 3, USB-C, Aufbaubuchse XBIB-C-SMT Wie Sie kaufen
SKU: XBIB-CU-TH Entwicklungsboard - XBee 3, USB-C, Durchsteckbuchsen XBIB-CU-TH Wie Sie kaufen
Digi XBee Multi-Programmiergerät
SKU: XBEE-MP-SMT Auslaufmodell
Digi XBee Multi-Programmiergerät, Oberflächenmontage (SMT)		 XBEE-MP-SMT Wie Sie kaufen
SKU: XBEE-MP-TH Digi XBee Multi-Programmiergerät, Durchgangsbohrung (TH) XBEE-MP-TH Wie Sie kaufen
SKU: XBEE-MP-SMT-PCB Auslaufmodell
Digi XBee Multi Programmer, oberflächenmontierte (SMT) Leiterplatte		 XBEE-MP-SMT-PCB Wie Sie kaufen
SKU: XBEE-MP-TH-PCB Digi XBee Multi Programmer, durchkontaktierte (TH) Leiterplatte XBEE-MP-TH-PCB Wie Sie kaufen
Antennen
SKU: A24-HABUF-P5I Antenne - 2,4 GHz, Halbwellendipol, 2,1 dBi, U.FL-Buchse, abwinkelbar. A24-HABUF-P5I Wie Sie kaufen
SKU: A24-HASM-450 Antenne - 2,4 GHz, Halbwellendipol, 2,1 dBi, RPSMA-Stecker, abwinkelbar. A24-HASM-450 Wie Sie kaufen
SKU: A24-HASM-525 Antenne - 2,4 GHz, Halbwellendipol, 2,1 dBi, RPSMA-Stecker, abwinkelbar. A24-HASM-525 Wie Sie kaufen
SKU: DC-ANT-24DT Antenne - Wi-Fi, Tischmontage, 2450 Mhz, 0,5 m Kabel DC-ANT-24DT Wie Sie kaufen
Service und Unterstützung
SKU: DG-PSOS-CUST Vor-Ort und Fehlersuche DG-PSOS-CUST Wie Sie kaufen
SKU: DG-PSSS-RF Standortbestimmung - RF DG-PSSS-RF Wie Sie kaufen
SKU: DG-PSIC-CUST Ausführungsplanung DG-PSIC-CUST Wie Sie kaufen
SKU: DG-PSPP-CUST Installationsdienste DG-PSPP-CUST Wie Sie kaufen
  Digi XBee S2C Zigbee Digi XBee-PRO S2C Zigbee Digi XBee S2D Zigbee
PERFORMANCE
TRANSCEIVER-CHIPSATZ Silicon Labs EM357 SoC Silicon Labs EM357 SoC Silicon Labs EM3587 Soc
DATENGESCHWINDIGKEIT RF 250 Kbps, Seriell bis zu 1 Mbps
INNEN-/STADTBEREICH* Bis zu 60 m (200 ft) Bis zu 90 m (300 ft) Bis zu 60 m (200 ft)
OUTDOOR/RF LINE-OF-SIGHT REICHWEITE* Bis zu 1200 m (4000 ft) Bis zu 2 Meilen (3200 m) Bis zu 1200 m (4000 ft)
STROMÜBERTRAGUNG 3,1 mW (+5 dBm) / 6,3 mW (+8 dBm)Boost-Modus 63 mW (+18 dBm) 3,1 mW (+5 dBm) / 6,3 mW (+8 dBm)Boost-Modus
EMPFÄNGEREMPFINDLICHKEIT (1% PRO) -100 dBm / -102 dBm Boost-Modus -101 dBm -100 dBm / -102 dBm Boost-Modus
FEATURES
SERIELLE DATENSCHNITTSTELLE UART, SPI
KONFIGURATIONSMETHODE API oder AT-Befehle, lokal oder over-the-air (OTA)
FREQUENZBAND ISM 2,4 GHz
FORM-FAKTOR Durchgangsbohrung, Oberflächenmontage Durchgangsbohrung, Oberflächenmontage Oberflächenmontage
STÖRFESTIGKEIT DSSS (Direct Sequence Spread Spectrum)
ADC-EINGÄNGE (4) 10-Bit ADC-Eingänge
DIGITALE E/A 15
ANTENNENOPTIONEN Durchgangsbohrung: PCB-Antenne, U.FL-Stecker, RPSMA-Stecker oder integrierter Draht SMT: RF-Pad, PCB-Antenne oder U.FL-Stecker
BETRIEBSTEMPERATUR -40º C bis +85º C
ABMESSUNGEN (L X B X H) UND GEWICHT Durchgangsbohrung: 2,438 x 2,761 cm (0,960 x 1,087 Zoll)
SMT: 0,866 x 1,33 x 0,120 Zoll (2,199 x 3,4 x 0,305 cm)		 Durchgangsbohrung: 2,438 x 3,294 cm (0,960 x 1,297 Zoll)
SMT: 0,866 x 1,33 x 0,120 Zoll (2,199 x 3,4 x 0,305 cm)		 SMT: 0,866 x 1,33 x 0,120 Zoll (2,199 x 3,4 x 0,305 cm)
PROGRAMMIERBARKEIT
SPEICHER Standard: N/A
Programmierbar: 32 KB Flash/2 KB RAM		 Standard: N/A
Programmierbar: 32 KB Flash/2 KB RAM		 N/A
CPU/TAKTGESCHWINDIGKEIT Standard: N/A
Programmierbar: HCS08/bis zu 50,33 MHz		 Standard: N/A
Programmierbar: HCS08/bis zu 50,33 MHz		 N/A
VERNETZUNG UND SICHERHEIT
PROTOKOLL Zigbee PRO 2007, HA-Ready mit Unterstützung für Binding/Multicasting
ENKRYPTION 128-Bit-AES
ZUVERLÄSSIGE PAKETZUSTELLUNG Wiederholungen/Bestätigungen
IDS PAN-ID und Adressen, Cluster-IDs und Endpunkte (optional)
KANÄLE 16 Kanäle 15 Kanäle 16 Kanäle
LEISTUNGSBEDARF
VERSORGUNGSSPANNUNG 2,1 bis 3,6 V 2,7 bis 3,6 V 2,1 bis 3,6 V
SENDESTROM Standard: 33 mA @ 3,3 VDC/45 mA Boost-Modus
Programmierbar: 47 mA @ 3,3 VDC/59 mA Boost-Modus		 Standard: 120 mA @ 3,3 VDC
Programmierbar: 120 mA @ 3,3 VDC		 33 mA @ 3,3 VDC / 45 mA Boost-Modus
EMPFANGSSTROM Standard: 28 mA @ 3,3 VDC/31 mA Boost-Modus
Programmierbar: 42 mA @ 3,3 VDC/45 mA Boost-Modus		 Standard: 31 mA @ 3,3 VDC
Programmierbar: 45 mA @ 3,3 VDC		 28 mA @ 3,3 VDC / 31 mA Boost-Modus
ABSCHALTSTROM Standard: <1 μA @ 25º C
Programmable: 1.5 μA @ 25º C		 Standard: <1 μA @ 25º C
Programmable: 1.5 μA @ 25º C		 <3 μA at 25º C
BEHÖRDLICHE GENEHMIGUNGEN**
FCC, IC (NORDAMERIKA) Ja Ja Ja
ETSI (EUROPA) Ja Nein Ja
RCM (AUSTRALIEN UND NEUSEELAND) Ja Ja Nein (Demnächst)
*Die geschätzte Reichweite basiert auf Freiluftgelände mit begrenzten Störquellen. Die tatsächliche Reichweite variiert je nach Sendeleistung, Ausrichtung von Sender und Empfänger, Höhe der Sendeantenne, Höhe der Empfangsantenne, Wetterbedingungen, Störquellen in der Umgebung und Gelände zwischen Empfänger und Sender, einschließlich Innen- und Außenstrukturen wie Wände, Bäume, Gebäude, Hügel und Berge.
**Besuchen Sie https://www.digi.com/resources/certifications für die neuesten Zertifizierungen
