Allgemein |
Anwendungsprozessor |

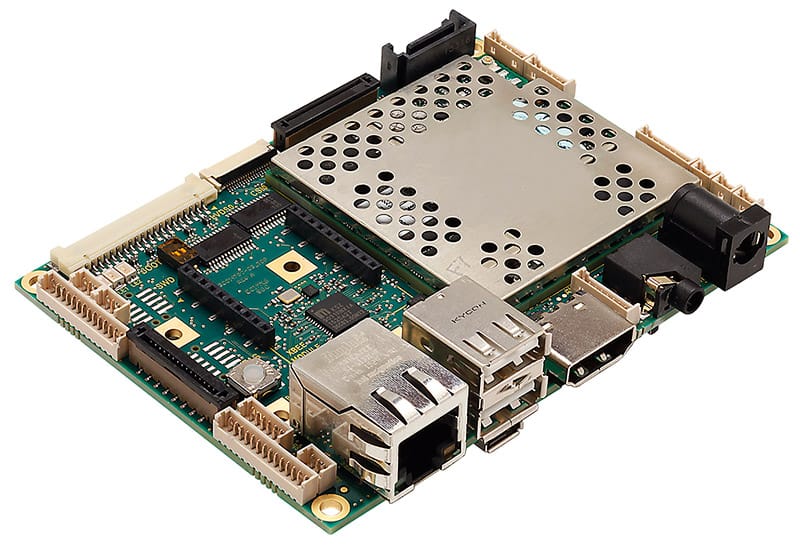

Integriertes ConnectCore 6N Multi-Chip-Modul mit NXP i.MX6Quad/i.MX6Dual, industrielle (Dual - 800 MHz) und erweiterte kommerzielle (Quad - 1,2 GHz) Optionen |
Speicher |
4 GB eMMC-Flash, 1 GB DDR (64-Bit) |
Grafiken |
Multi-Stream-fähige HD-Video-Engine mit 1080p60-Dekodierung, 1080p30-Kodierung und 3D-Videowiedergabe in HD in Hochleistungsfamilien;
Überlegene 3D-Grafikleistung mit bis zu 4 Shadern bei 200 Mt/s mit OpenCL-Unterstützung;
Separate 2D- und/oder Vertex-Beschleunigungs-Engines für die UI-Unterstützung;
Unterstützung für stereoskopische Bildsensoren für 3D-Bildgebung |
Sicherheit |
RNG, TrustZone, Chiffren, Security Cntrl, Secure RTC, Secure JTAG, eFuses (OTP) |
Anzeigen |
1x HDMI (Typ A);
2x LVDS mit Hintergrundbeleuchtungssteuerung und I2C-Touch-Schnittstelle (Hirose DF14A-20P-1.25H);
1x Parallel-LCD (24-Bit) mit Hintergrundbeleuchtungssteuerung und I2C-Touch-Schnittstelle (Omron XF2M-4015-1A);
1x MIPI-DSI mit Hintergrundbeleuchtungssteuerung und I2C-Touch-Schnittstelle (FCI SFW15S-2STE1LF, kompatibel mit Raspberry Pi DSI) |
Kamera |
1x 8-Bit Parallele Kamera-Schnittstelle 1 (Omron XF2M-2015-1A);
1x 8-Bit Parallele Kamera-Schnittstelle 0 (Molex 53047-1410);
1x MIPI CSI-2 (FCI SFW15S-2STE1LF, kompatibel mit Raspberry Pi CSI) |
USB 2.0 |
2x USB Host (Dual Typ A),
1x USB OTG (Micro AB),
1x USB-Host (Molex 53047-0610) |
Audio |
1x Line-In (3,5 mm Stereo-Klinke, CUI SJ1-3515-SMT);
1x Line-In, 1 x Line-Out, 1 x Mic-In (Molex 53047-0810);
Eingebauter NXP SGTL5000 Audio-Codec |
Konsole (RS232) |
Molex 53047-0310 |
SATA 3.0 |
3M 5607-5102-SH |
Micro-SIM |
Ja |
PCI-Express-Mini-Karte |
Foxconn AS0B226-S68Q-7H;
Bietet PCI Express x1, USB 2.0 Host, I2C, SIM, Reset, Wake-Up Signale;
Unterstützt den Einbau von Half-Size und Full-Size PCI Express Mini Cards |
Boot-Konfiguration |
eMMC / SD / SATA |
XBee-Buchse |
Samtec MMS-110-01-L-SV |
Wi-Fi |
802.11a/b/g/n/ac |
Bluetooth |
Bluetooth 5.0 |
Antennensteckverbinder |
1x U.FL / 2x U.FL |
Gigabit-Ethernet |
RJ-45, mit zwei LEDs für Verbindung/Geschwindigkeit/Aktivität |
CAN-Bus |
2x FlexCAN (Molex 53047-0610) |
GPIO/I2C/SPI/UART |
1x GPIO (8 x i.MX GPIOs + 4 Kinetis GPIOs, Molex 53047-1410);
1x I2C (Molex 53047-0310), 1x SPI (Molex 53047-0610);
3x UART (4-Draht TX/RX/RTS/CTS, 1 gemeinsam mit Digi XBee Buchse, Molex 53047-1410) |
Debuggen |
1x JTAG für i.MX6 (FCI 20021111-00010T4LF);
1x SWD für Digi MCA (FCI 20021111-00010T4LF);
Header nur bei Entwicklungseinheiten bestückt;
Produktionseinheiten ohne Header für Nagelstecker (Tag-Connect TC2050-IDC-NL) |
Power-Taste |
Einschalten, ausschalten, schlafen, aufwachen |
Reset-Taste |
Ja |
Benutzer-LEDs |
1x Rot, 1x Gelb, 1x Grün |
Münzzellenanschluss |
Molex 53047-0210 |
Versorgungsspannung |
5 V @ 3,2 A (typisch, abhängig vom Anwendungsfall) |
Stromversorgungsstecker |
Hauptstromversorgung über 2-mm-Verriegelungsbuchse |
Betriebstemperatur |
Gewerbe: -20° C bis 70° C (-4° F bis 158° F) / Industrie: -40° C bis 85° C (-40° F bis 185° F) |
Lagertemperatur |
-50° C bis 125° C (-58° F bis 257° F) |
Relative Luftfeuchtigkeit |
5% bis 90% (nicht kondensierend) |
Funkzulassungen |
USA, Kanada, EU, Japan, Australien/Neuseeland, Brasilien |
Emissionen / Störfestigkeit / Sicherheit |
FCC Teil 15 Klasse B, EN 55022 Klasse B, EN 61000-3-2, EN 61000-3-3:
ICES-003 Klasse B, VCCI Klasse II, AS 3548, FCC Teil 15 Unterabschnitt C Abschnitt 15.247, IC (Industry Canada);
RSS-210 Ausgabe 5 Abschnitt 6.2.2(o), EN 300 328;
EN 301 489-17, EN 55024, EN 301 489-3, Sicherheit (IEC 62368-1) |
Produkt-Garantie |
1-Jahr |
