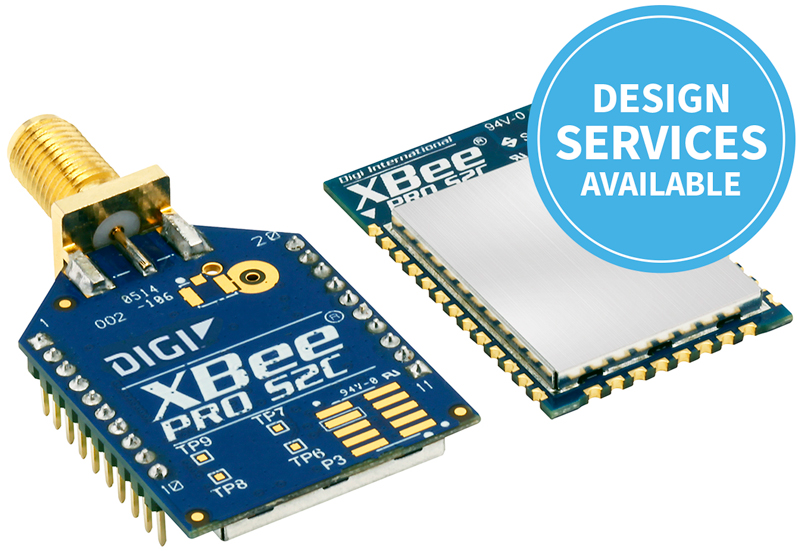

Digi XBee® 802.15.4

NRND

Kostengünstige, einfach zu installierende RF-Module bieten kritische Endpunkt-Konnektivität zu Geräten und Sensoren


  • Einfache, sofort einsatzbereite RF-Kommunikation, keine Konfiguration erforderlich
  • Punkt-zu-Multipunkt-Netzwerktopologie
  • 2,4 GHz für weltweiten Einsatz
  • Gemeinsamer XBee-Footprint für eine Vielzahl von RF-Modulen
  • Branchenführender Ruhestrom von unter 1uA
  • Firmware-Upgrades über UART, SPI oder over the air
  • Migrierbar zu DigiMesh- und Zigbee PRO-Protokollen und vice versa
  • Schlüsselfertige Entwicklung erhältlich von Digi WDS

Digi XBee RF-Module bieten OEMs einen gemeinsamen Footprint für mehrere Plattformen, einschließlich Multipoint- und ZigBee/Mesh-Topologien und sowohl 2,4-GHz- als auch 900-MHz-Lösungen. OEMs, die XBee einsetzen, können je nach dynamischen Anwendungsanforderungen ein Digi XBee durch ein anderes ersetzen, und das bei minimaler Entwicklung, reduziertem Risiko und kürzerer Markteinführungszeit.

Digi XBee 802.15.4 RF-Module sind ideal für Anwendungen, die eine geringe Latenz und ein vorhersehbares Kommunikationstiming erfordern. Die Digi XBee 802.15.4-Produkte bieten eine schnelle, robuste Kommunikation in Punkt-zu-Punkt-, Peer-zu-Peer- und Multipunkt-/Stern-Konfigurationen und ermöglichen auf einfache Weise eine robuste Endpunkt-Konnektivität. Ob als reiner Kabelersatz für einfache serielle Kommunikation oder als Teil eines komplexeren Hub-and-Spoke-Sensornetzwerks, Digi XBee 802.15.4 RF-Module maximieren Leistung und Entwicklungsfreundlichkeit.

XBee 802.15.4-Module lassen sich nahtlos mit kompatiblen Gateways, Geräteadaptern und Range Extendern verbinden und bieten Entwicklern eine echte Beyond-the-Horizon-Konnektivität.

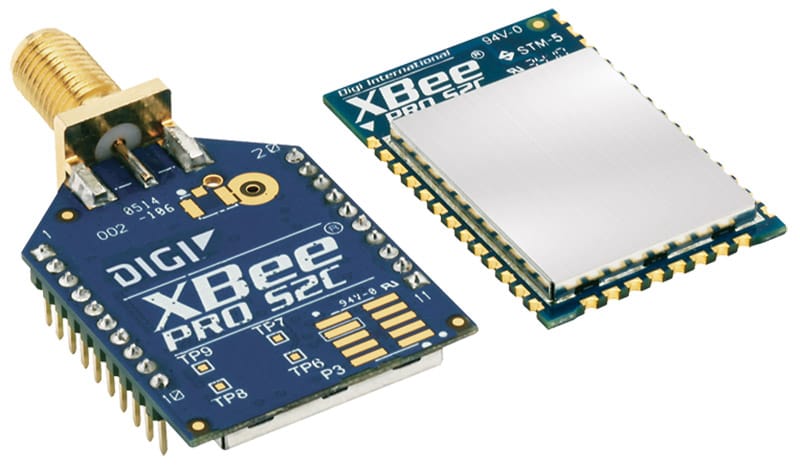

Das aktualisierte Digi XBee S2C 802.15.4 Modul ist mit dem SiliconLabs EM357 SoC aufgebaut und bietet einen verbesserten Stromverbrauch, Unterstützung für Over-the-Air-Firmware-Updates und bietet auf Wunsch einen Upgrade-Pfad zu DigiMesh® oder Zigbee® Mesh-Protokollen.

Die Digi-Module arbeiten von 868 bis 900 MHz und 2,4 GHz. Das ist ein unschätzbarer Vorteil, denn so können wir das benötigte Modell wählen und mit nur einem Stecker internationale Märkte erreichen.

David Gascón, CTO bei Libelium

Lesen Sie die ganze Geschichte

XCTU

Konfigurationsplattform der nächsten Generation für Digi XBee

  • XCTU ist kostenlos und kompatibel mit Windows, MacOS und Linux.
  • Einfache drahtlose Netzwerkkonfiguration und -architektur.
  • Einfaches Entwicklungswerkzeug zum schnellen Aufbau von XBee-API-Frames.
  • Untersuchen und lesen Sie die Versionshinweise der Firmware.
Mehr erfahren
RF-Unterstützungsdienste

RF-Supportdienste von Digi

Vor-Ort-Dienstleistungen und Unterstützung bei der Implementierung von RF-Lösungen, einschließlich Standortbestimmung, Integration, Schulung und Fehlerbehebung.

MEHR LERNEN
Digi XBee Werkzeuge

Entwickeln, Erstellen, Bereitstellen und Verwalten Ihres Digi XBee Netzwerks

Digi XBee® Werkzeuge

Digi XBee Die Tools unterstützen den gesamten Lebenszyklus von IoT Anwendungen, von der Evaluierungs-, Test- und Prototyping-Phase über die Herstellung und Bereitstellung bis hin zur langfristigen Netzwerkverwaltung. Sehen Sie, wie Digi XBee Tools Aufgaben vereinfachen und helfen, schneller auf den Markt zu kommen.

Entdecken Sie Digi XBee Tools
XBee S2C 802.15.4

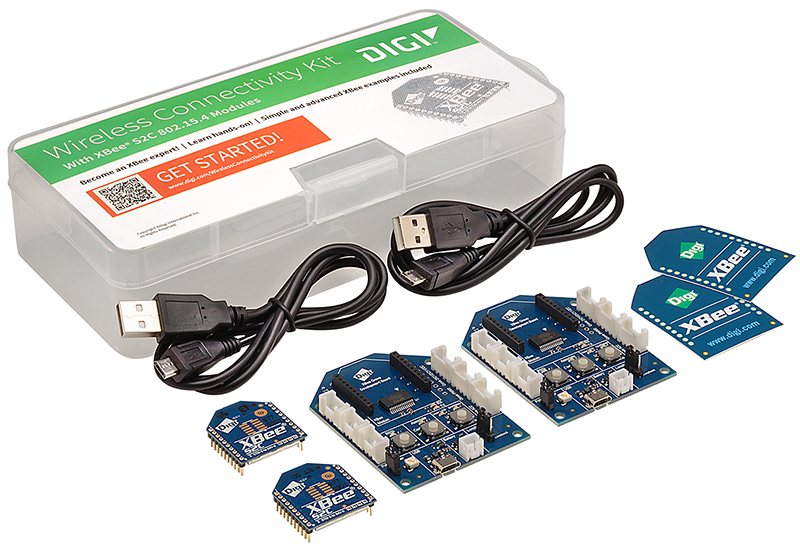

SKU: XKB2-A2T-WWC Drahtloses Konnektivitätskit mit Digi XBee 802.15.4 (S2C) XKB2-A2T-WWC Wie Sie kaufen
SKU: XB24CAWIT-001 XBee 802.15.4 Durchsteckmodul mit Drahtantenne XB24CAWIT-001 Wie Sie kaufen
SKU: XB24CAPIT-001 XBee 802.15.4 Durchsteckmodul mit PCB-Antenne XB24CAPIT-001 Wie Sie kaufen
SKU: XB24CAUIT-001 XBee 802.15.4 Durchsteckmodul mit U.fl-Stecker XB24CAUIT-001 Wie Sie kaufen
SKU: XB24CASIT-001 XBee 802.15.4 Durchsteckmodul mit RPSMA-Anschluss XB24CASIT-001 Wie Sie kaufen
SKU: XB24CAPIS-001 XBee 802.15.4 SMT-Modul mit PCB-Antenne XB24CAPIS-001 Wie Sie kaufen
SKU: XB24CAUIS-001 XBee 802.15.4 SMT-Modul mit U.fl-Stecker XB24CAUIS-001 Wie Sie kaufen
SKU: XB24CARIS-001 XBee 802.15.4 SMT-Modul mit RF-Pad-Anschluss XB24CARIS-001 Wie Sie kaufen
Entwicklungsplatinen
SKU: 76000956 Grove Connector Development Board - XBee, Durchgangslochbuchsen 76000956 Wie Sie kaufen
SKU: XBIB-C-SMT Entwicklungsboard - XBee 3, USB-C, Aufbaubuchse XBIB-C-SMT Wie Sie kaufen
SKU: XBIB-CU-TH Entwicklungsboard - XBee 3, USB-C, Durchsteckbuchsen XBIB-CU-TH Wie Sie kaufen
Digi XBee Multi-Programmiergerät
SKU: XBEE-MP-SMT Digi XBee Multi Programmer, Oberflächenmontage (SMT) XBEE-MP-SMT Wie Sie kaufen
SKU: XBEE-MP-TH Digi XBee Multi-Programmiergerät, Durchgangsbohrung (TH) XBEE-MP-TH Wie Sie kaufen
SKU: XBEE-MP-SMT-PCB Digi XBee Multi Programmer, oberflächenmontierte (SMT) Leiterplatte XBEE-MP-SMT-PCB Wie Sie kaufen
SKU: XBEE-MP-TH-PCB Digi XBee Multi Programmer, durchkontaktierte (TH) Leiterplatte XBEE-MP-TH-PCB Wie Sie kaufen
Antennen
SKU: A24-HABUF-P5I Antenne - 2,4 GHz, Halbwellendipol, 2,1 dBi, U.FL-Buchse, abwinkelbar. A24-HABUF-P5I Wie Sie kaufen
SKU: A24-HASM-450 Antenne - 2,4 GHz, Halbwellendipol, 2,1 dBi, RPSMA-Stecker, abwinkelbar. A24-HASM-450 Wie Sie kaufen
SKU: A24-HASM-525 Antenne - 2,4 GHz, Halbwellendipol, 2,1 dBi, RPSMA-Stecker, abwinkelbar. A24-HASM-525 Wie Sie kaufen
SKU: DC-ANT-24DT Antenne - Wi-Fi, Tischmontage, 2450 Mhz, 0,5 m Kabel DC-ANT-24DT Wie Sie kaufen
Service und Unterstützung
SKU: DG-PSOS-CUST Vor-Ort und Fehlersuche DG-PSOS-CUST Wie Sie kaufen
SKU: DG-PSSS-RF Standortbestimmung - RF DG-PSSS-RF Wie Sie kaufen
SKU: DG-PSIC-CUST Ausführungsplanung DG-PSIC-CUST Wie Sie kaufen
SKU: DG-PSPP-CUST Installationsdienste DG-PSPP-CUST Wie Sie kaufen
  Digi XBee S2C 802.15.4 Digi XBee-PRO S2C 802.15.4
PERFORMANCE
TRANSCEIVER-CHIPSATZ Silicon Labs EM357 SoC
DATENGESCHWINDIGKEIT RF 250 Kbps, Seriell bis zu 1 Mbps
INNEN-/STADTBEREICH* Bis zu 60 m (200 ft) Bis zu 90 m (300 ft)
OUTDOOR/RF LINE-OF-SIGHT REICHWEITE* Bis zu 1200 m (4000 ft) Bis zu 2 Meilen (3200 m)
STROMÜBERTRAGUNG 3,1 mW (+5 dBm) / 6,3 mW (+8 dBm)Boost-Modus 63 mW (+18 dBm)
EMPFÄNGEREMPFINDLICHKEIT (1% PRO) -100 dBm / -102 dBm Boost-Modus -101 dBm
FEATURES
SERIELLE DATENSCHNITTSTELLE UART, SPI
KONFIGURATIONSMETHODE API oder AT-Befehle, lokal oder over-the-air (OTA)
FREQUENZBAND ISM 2,4 GHz
FORM-FAKTOR Durchgangsbohrung, Oberflächenmontage
HARDWARE S2C
ADC-EINGÄNGE (4) 10-Bit ADC-Eingänge
DIGITALE E/A 15
ANTENNENOPTIONEN Durchgangsbohrung: PCB-Antenne, U.FL-Stecker, RPSMA-Stecker oder integrierter Draht
SMT: RF-Pad, PCB-Antenne oder U.FL-Stecker
BETRIEBSTEMPERATUR -40º C bis +85º C
ABMESSUNGEN (L X B X H) UND GEWICHT Durchgangsbohrung: 2,438 x 2,761 cm (0,960 x 1,087 Zoll)
SMT: 0,866 x 1,33 x 0,120 Zoll (2,199 x 3,4 x 0,305 cm)
Durchgangsbohrung: 2,438 x 3,294 cm (0,960 x 1,297 Zoll)
SMT: 0,866 x 1,33 x 0,120 Zoll (2,199 x 3,4 x 0,305 cm)
VERNETZUNG UND SICHERHEIT
PROTOKOLL XBee 802.15.4 (Proprietärer 802.15.4)
UPDATEFÄHIG AUF DIGIMESH-PROTOKOLL Ja
UPDATEFÄHIG AUF ZIGBEE-PROTOKOLL Ja
STÖRFESTIGKEIT DSSS (Direct Sequence Spread Spectrum)
ENKRYPTION 128-Bit-AES
ZUVERLÄSSIGE PAKETZUSTELLUNG Wiederholungen/Bestätigungen
FILTRATIONSMÖGLICHKEITEN PAN-ID, Kanal und 64-Bit-Adressen
KANÄLE 16 Kanäle 15 Kanäle
LEISTUNGSBEDARF
VERSORGUNGSSPANNUNG 2,1 bis 3,6 V 2,7 bis 3,6 V
SENDESTROM 33 mA @ 3,3 VDC / 45 mA Boost-Modus 120 mA @ 3,3 VDC
EMPFANGSSTROM 28 mA @ 3,3 VDC / 31 mA Boost-Modus 31 mA @ 3,3 VDC
ABSCHALTSTROM <1 μA @ 25º C <1 μA @ 25º C
BEHÖRDLICHE GENEHMIGUNGEN
FCC, IC (NORDAMERIKA) Ja Ja
ETSI (EUROPA) Ja Nein
RCM (AUSTRALIEN UND NEUSEELAND) Nein (Demnächst) Nein (Demnächst)
TELEC (JAPAN) Ja Ja
Linie Kunst

*Die geschätzte Reichweite basiert auf Freiluftgelände mit begrenzten Störquellen. Die tatsächliche Reichweite variiert je nach Sendeleistung, Ausrichtung von Sender und Empfänger, Höhe der Sendeantenne, Höhe der Empfangsantenne, Wetterbedingungen, Störquellen in der Umgebung und Gelände zwischen Empfänger und Sender, einschließlich Innen- und Außenstrukturen wie Wände, Bäume, Gebäude, Hügel und Berge.

  Ältere Digi XBee S1 802.15.4 Ältere Version Digi XBee-PRO S1 802.15.4
PERFORMANCE
RF-DATENRATE 250 kbps 250 kbps
INDOR/URBANER BEREICH* Bis zu 30 m (100 ft) Bis zu 100 m (300 ft)
OUTDOOR/RF LINE-OF-SIGHT REICHWEITE* Bis zu 100 m (300 ft) Bis zu 1 mi (1,6 km)
STROMÜBERTRAGUNG 1 mW (+0 dBm) 60 mW (+18 dBm)*
EMPFÄNGEREMPFINDLICHKEIT (1% PRO) -92 dBm -100 dBm
DIGI-HARDWARE S1
TRANSCEIVER-CHIPSATZ Freescale MC13212
FEATURES
SERIELLE DATENSCHNITTSTELLE 3,3V CMOS UART
KONFIGURATIONSMETHODE API oder AT-Befehle, lokal oder Over-the-Air
FREQUENZBAND 2,4 GHz
STÖRFESTIGKEIT DSSS (Direct Sequence Spread Spectrum)
SERIELLE DATENRATE 1200 bps - 250 kbps
ADC-EINGÄNGE (6) 10-Bit ADC-Eingänge
DIGITALE E/A 8
ANTENNENOPTIONEN Chip, Drahtpeitsche, U.FL, & RPSMA
VERNETZUNG & SICHERHEIT
ENKRYPTION 128-Bit-AES
ZUVERLÄSSIGE PAKETZUSTELLUNG Wiederholungen/Bestätigungen
IDS UND KANÄLE PAN-ID, 64-bit IEEE MAC, 16 Kanäle
LEISTUNGSBEDARF
VERSORGUNGSSPANNUNG 2,8 - 3,4VDC 2,8 - 3,4VDC
SENDESTROM 45 mA @ 3,3VDC 215 mA @ 3,3VDC
EMPFANGSSTROM 50 mA @ 3,3VDC 55 mA @ 3,3VDC
ABSCHALTSTROM <10 uA @ 25º C
BEHÖRDLICHE GENEHMIGUNGEN**
FCC (USA) OUR-XBEE OUR-XBEEPRO
IC (KANADA) 4214A-XBEE 4214A-XBEEPRO
ETSI (EUROPA) Ja Ja - Max TX 10 mW
C-TICK AUSTRALIEN Ja
TELEC (JAPAN) Ja
Linie Kunst

*Die geschätzte Reichweite basiert auf Freiluftgelände mit begrenzten Störquellen. Die tatsächliche Reichweite variiert je nach Sendeleistung, Ausrichtung von Sender und Empfänger, Höhe der Sendeantenne, Höhe der Empfangsantenne, Wetterbedingungen, Störquellen in der Umgebung und Gelände zwischen Empfänger und Sender, einschließlich Innen- und Außenstrukturen wie Wände, Bäume, Gebäude, Hügel und Berge.

**Besuchen Sie https://www.digi.com/resources/certifications für die neuesten Zertifizierungen
