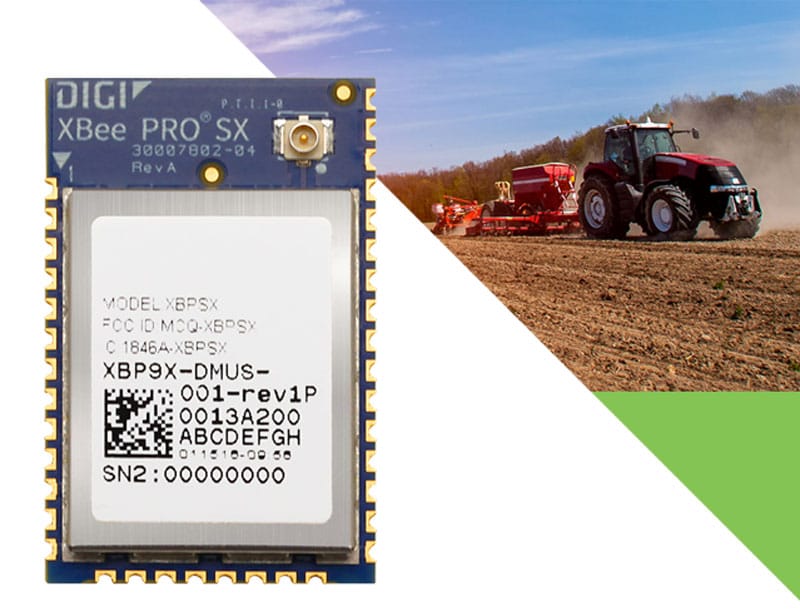

Digi XBee SX 900 RF-Modul

900-MHz-OEM-RF-Module bieten maximale Leistung, Sicherheit und Flexibilität auf der SMT-Fläche Digi XBee für unternehmenskritische Wireless-Designs


  • Die Produktfamilie umfasst leistungsstarke 1-Watt-900-MHz-Module Digi XBee-PRO SX 900 und batterieoptimierte 20-mW-Module Digi XBee SX 900 für unternehmenskritische OEM-Designs
  • DigiMesh-Netzwerktopologie für Redundanz und Zuverlässigkeit
  • Design mit SAW-Filter für optimale Leistung in verrauschten HF-Umgebungen
  • 256-Bit-AES-Verschlüsselung für sichere Datenkommunikation
  • Digi XBee SMT-Formfaktor spart wertvollen PCB-Platz
  • Vollständig zertifiziert für den Einsatz im unlizenzierten 900-MHz-Band

Digi XBee® SX 900 MHz RF-Module sind die "Muskelmodule" des Digi XBee Ökosystems und bieten eine Kombination aus Zuverlässigkeit und Redundanz für OEMs, die drahtlose Geräte mit geringem Stromverbrauch und für den Einsatz in kritischen Situationen entwickeln. Sie nutzen das DigiMesh®-Netzwerkprotokoll, das einen redundanten Mesh-Netzwerkbetrieb und Unterstützung für schlafende Knoten mit geringem Stromverbrauch bietet. Kunden, die keine Mesh-Netzwerkarchitektur benötigen, können den Digi XBee 900 SX so konfigurieren, dass er im einfachen Punkt-zu-Multipunkt-Modus arbeitet.

Mit einer RF-Sichtreichweite von bis zu 65 Meilen* und starker Störungsunterdrückung sind diese Module ideal für Anwendungen, die eine Kombination aus Reichweite, Datenredundanz und Datenzuverlässigkeit erfordern.

Die Digi XBee SX 900-Module können mit der kostenlosen XCTU-Software von Digi oder über die vereinfachten AT- oder API-Befehlssätze von Digi einfach konfiguriert werden. Sie sind für den Einsatz in mehreren Ländern vorzertifiziert und verfügen über integrierte Antennen, wodurch die Kosten für RF-Entwicklung/Support entfallen und eine schnelle Markteinführung für OEM-Designs ermöglicht wird.

Die Module bieten eine sichere, zuverlässige Übertragung kritischer Daten zwischen Geräten mit 256-Bit-AES-Verschlüsselung, und der kleine Digi XBee Surface-Mount-Formfaktor spart wertvollen Platz auf der Platine.

Vergleich Sub-GHz Wireless OEM RF-Module

Vergleich Sub-GHz Wireless OEM RF-Module
Digi XBee Werkzeuge

Entwickeln, Erstellen, Bereitstellen und Verwalten Ihres Digi XBee Netzwerks

Digi XBee® Werkzeuge

Digi XBee Die Tools unterstützen den gesamten Lebenszyklus von IoT Anwendungen, von der Evaluierungs-, Test- und Prototyping-Phase über die Herstellung und Bereitstellung bis hin zur langfristigen Netzwerkverwaltung. Sehen Sie, wie Digi XBee Tools Aufgaben vereinfachen und helfen, schneller auf den Markt zu kommen.

Entdecken Sie Digi XBee Tools
Bausätze
SKU: XK9X-DMS-0 Digi XBee SX RF-Modul Entwicklungskit, US/CA XK9X-DMS-0 Wie Sie kaufen
SKU: XK9X-DMS-1 Digi XBee SX RF-Modul Entwicklungskit, Brasilien XK9X-DMS-1 Wie Sie kaufen
SKU: XK9X-DMS-2 Digi XBee SX RF-Modul Entwicklungskit, Australien XK9X-DMS-2 Wie Sie kaufen
XBee 20 mW SX-Module

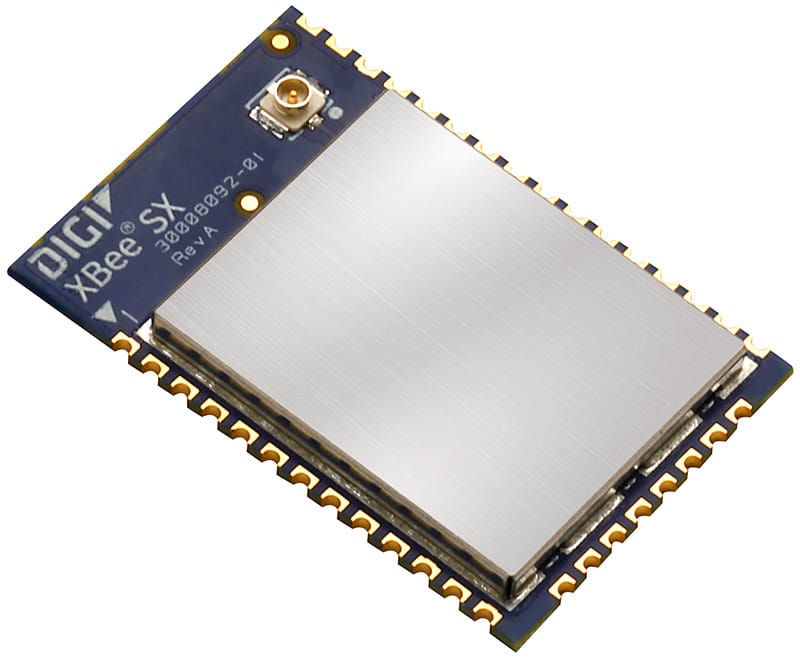

SKU: XB9X-DMUS-001 XBee SX, 20 mW, DigiMesh, Punkt zu Mehrpunkt, SMT, U.FL, Nordamerika XB9X-DMUS-001 Wie Sie kaufen

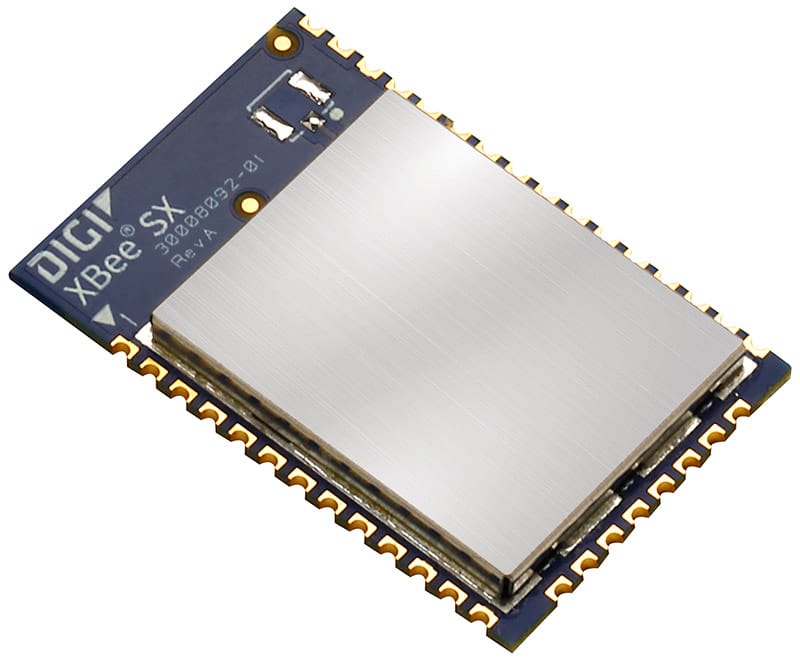

SKU: XB9X-DMRS-001 XBee SX, 20 mW, DigiMesh, Punkt zu Mehrpunkt, SMT, RF-Pad, Nordamerika XB9X-DMRS-001 Wie Sie kaufen
SKU: XB9X-DMUS-021 XBee SX, 20 mW, DigiMesh, SMT, U.FL, Australien XB9X-DMUS-021 Wie Sie kaufen
SKU: XB9X-DMRS-021 XBee SX, 20 mW, DigiMesh, SMT, RF Pad, Australien XB9X-DMRS-021 Wie Sie kaufen
SKU: XB9X-DMUS-031 XBee SX, 20mW, DigiMesh, Punkt zu Mehrpunkt, SMT, U.FL, Neuseeland XB9X-DMUS-031 Wie Sie kaufen
SKU: XB9X-DMRS-031 XBee SX, 20mW, DigiMesh, Punkt zu Mehrpunkt, SMT, RF-Pad, Neuseeland XB9X-DMRS-031 Wie Sie kaufen
SKU: XB9X-DMUS-011 Digi XBee SX, 20 mW, DigiMesh, SMT, U.FL, Brasilien XB9X-DMUS-011 Wie Sie kaufen
XBee-PRO 1-Watt-SX-Module

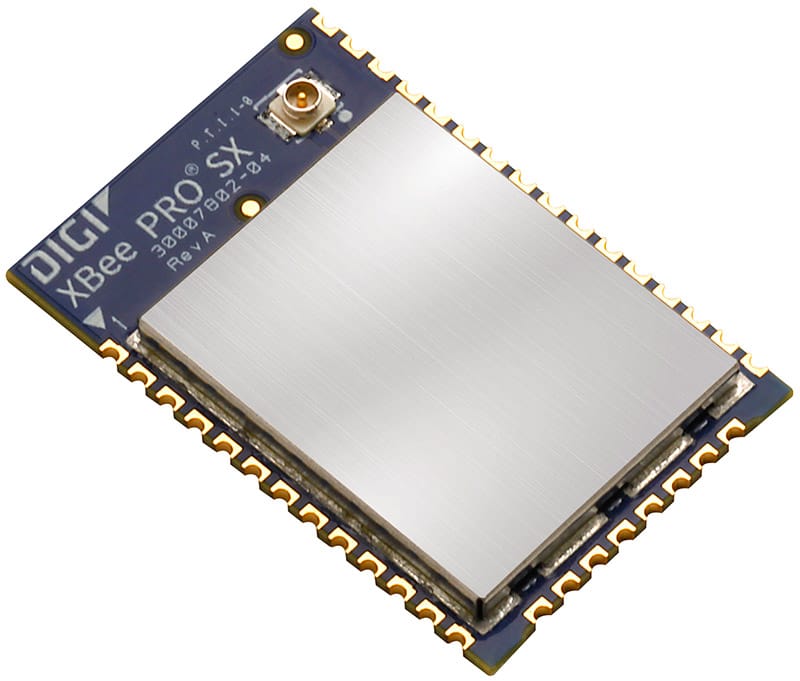

SKU: XBP9X-DMUS-001 XBee-PRO SX, 1W, DigiMesh, Punkt zu Mehrpunkt, SMT, U.FL, Nordamerika XBP9X-DMUS-001 Wie Sie kaufen

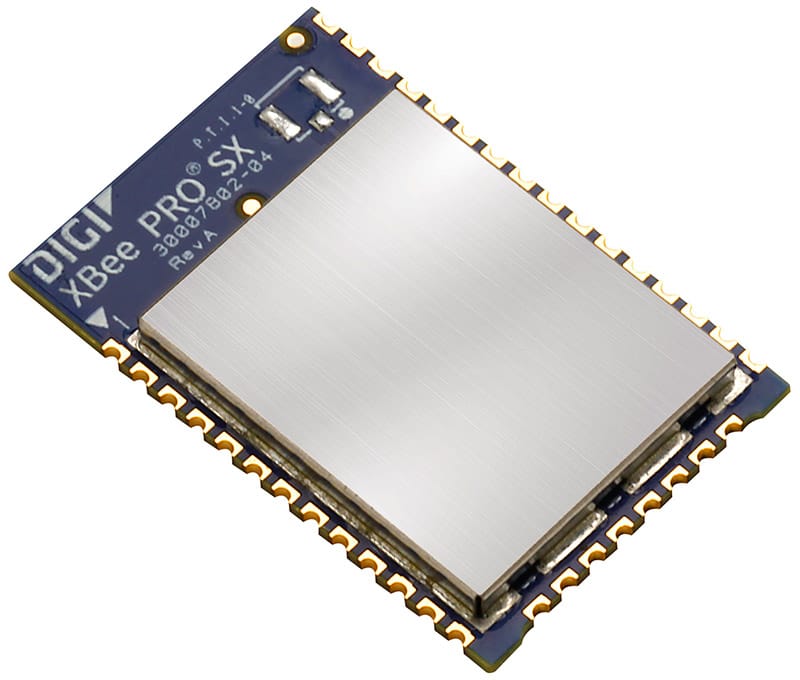

SKU: XBP9X-DMRS-001 XBee-PRO SX, 1W, DigiMesh, Punkt zu Mehrpunkt, SMT, RF-Pad, Nordamerika XBP9X-DMRS-001 Wie Sie kaufen
SKU: XBP9X-DMUS-021 XBee-PRO SX, 1W, DigiMesh, SMT, U.FL, Australien XBP9X-DMUS-021 Wie Sie kaufen
SKU: XBP9X-DMRS-021 XBee-PRO SX, 1W, DigiMesh, SMT, RF Pad, Australien XBP9X-DMRS-021 Wie Sie kaufen
SKU: XBP9X-DMUS-011 Digi XBee-PRO SX, 1W, DigiMesh, SMT, U.FL, Brasilien XBP9X-DMUS-011 Wie Sie kaufen
SKU: XBP9X-DMRS-011 Digi XBee-PRO SX, 1W, DigiMesh, SMT, RF Pad, Brasilien XBP9X-DMRS-011 Wie Sie kaufen
Entwicklungsplatinen
SKU: XBIB-C-SMT Entwicklungsboard - XBee 3, USB-C, Aufbaubuchse XBIB-C-SMT Wie Sie kaufen
Digi XBee Multi-Programmiergerät
SKU: XBEE-MP-SMT Digi XBee Multi Programmer, Oberflächenmontage (SMT) XBEE-MP-SMT Wie Sie kaufen
SKU: XBEE-MP-SMT-PCB Digi XBee Multi Programmer, oberflächenmontierte (SMT) Leiterplatte XBEE-MP-SMT-PCB Wie Sie kaufen
Zugehörig
Digi XBee SX RF-Modems
Digi XBee SX RF-Modems
  Starten
Antennen
SKU: A09-HASM-7 Antenne - 900 MHz, Halbwellendipol, 2,1 dBi, RPSMA-Stecker, abwinkelbar. A09-HASM-7 Wie Sie kaufen
SKU: A09-Y8NF Antenne - 900 MHz, Yagi, 8,1 dBi, N-Buchse. A09-Y8NF Wie Sie kaufen
SKU: A09-Y11NF Antenne - 900 MHz, Yagi, 11,1 dBi, N-Buchse. A09-Y11NF Wie Sie kaufen
SKU: A09-HSM-7 Antenne - 900 MHz, Halbwellendipol, 2,1 dBi, RPSMA-Stecker. A09-HSM-7 Wie Sie kaufen
SKU: A09-HBSM-P5I Antenne - 900 MHz, Halbwellendipol, 2,1 dBi, RPSMA-Stecker. A09-HBSM-P5I Wie Sie kaufen
Spezifikationen Digi XBee® SX 900 Modul Digi XBee-PRO® SX 900 Modul
PERFORMANCE
FREQUENZBEREICH ISM 902 bis 928 MHz (Australien/Neuseeland: 915 bis 928 MHz) ISM 902 bis 928 MHz (Australien: 915 bis 928 MHz)
SENDELEISTUNG (PER SOFTWARE WÄHLBAR) Bis zu 13 dBm Bis zu 30 dBm*
KANÄLE 10 Hüpfsequenzen teilen sich 50 Frequenzen 10 Hüpfsequenzen teilen sich 50 Frequenzen
RF-DATENRATE Niedrige Datenrate: 10 kb/s; Mittlere Datenrate: 110 kb/s; Hohe Datenrate: 250 kb/s
MAXIMALER DATENDURCHSATZ Hohe Datenrate: 120 kb/s Hohe Datenrate: 120 kb/s
VERFÜGBARE KANALFREQUENZEN Niedrige und mittlere Datenrate: 101**; Hohe Datenrate: 50 Niedrige und mittlere Datenrate: 101**; Hohe Datenrate: 50
EMPFÄNGEREMPFINDLICHKEIT Niedrige Datenrate: -113 dBm; Mittlere Datenrate: -106 dBm; Hohe Datenrate: -103 dBm
EMPFÄNGER, WENN SELEKTIVITÄT Niedrige Datenrate, +/- 250 kHz: 40 dB; Niedrige Datenrate, +/- 500 kHz: 50 dB
Mittlere Datenrate, +/- 250 kHz: 30 dB; Mittlere Datenrate, +/- 500 kHz: 40 dB
Hohe Datenrate, +/- 500 kHz: 30 dB; Hohe Datenrate, +/- 1000 kHz: 45 dB
EMPFÄNGER-HF-SELEKTIVITÄT Unterhalb 900 MHz und oberhalb 930 MHz; > 50 dB Unterhalb 900 MHz und oberhalb 930 MHz; > 50 dB
LÄNDLICHER BEREICH SICHTLINIE*** Niedrige Datenrate: Bis zu 14,5 km (9 mi)***** Niedrige Datenrate: Bis zu 105 km (65 mi)*****
STADTBEREICH SICHTLINIE**** Niedrige Datenrate: Bis zu 2,5 km (1,5 mi)***** Niedrige Datenrate: Bis zu 18 km (11 mi)*****
INDOOR RANGE***** Niedrige Datenrate: Bis zu 100 m (330 Fuß) Niedrige Datenrate: Bis zu 300 m (1.000 Fuß)
VERNETZUNG UND SICHERHEIT
MODULATION Gaußsche Frequenzumtastung Gaußsche Frequenzumtastung
STREUTECHNIK Frequency Hopping Spread Spectrum (FHSS) Frequency Hopping Spread Spectrum (FHSS)
UNTERSTÜTZTE NETZWERKTOPOLOGIEN (PER SOFTWARE WÄHLBAR) Peer-to-Peer (Master/Slave-Beziehung nicht erforderlich), Point-to-Point/Point-to-Multipoint, Mesh
ENKRYPTION Optionale 256-Bit-AES-CBC-Verschlüsselung. Die Verschlüsselung wird mit dem Befehl ATKY aktiviert.
ALLGEMEINES
ABMESSUNGEN 3,38 x 2,21 x 1,29 cm (1,33 x 0,87 x 0,12 in) 3,38 x 2,21 x 1,29 cm (1,33 x 0,87 x 0,12 in)
GEWICHT 3 g 3 g
ROHS Konform Konform
FERTIGUNG ISO 9001:2000 registrierte Standards ISO 9001:2000 registrierte Standards
HOST-INTERFACE-ANSCHLUSS 37 Wabenförmige SMT-Pads 37 Wabenförmige SMT-Pads
ANTENNENANSCHLUSS-OPTIONEN U.FL oder RF-Pad U.FL oder RF-Pad
ANTENNENIMPEDANZ 50 Ohm unsymmetrisch 50 Ohm unsymmetrisch
MAXIMALER EINGANGS-HF-PEGEL AM ANTENNENANSCHLUSS 6 dBm 6 dBm
BETRIEBSTEMPERATUR -40 °C bis 85 °C (-40 °F bis 185 °F) -40 °C bis 85 °C (-40 °F bis 185 °F)
LEISTUNGSBEDARF
VERSORGUNGSSPANNUNG 2,4 bis 3,6 VDC, 3,3 V typisch 2,6 bis 3,6 VDC, 3,3 V typisch
EMPFANGSSTROM (VCC = 3,3 V) 40 mA 40 mA
SENDESTROM (VCC = 3,3 V) 55 mA bei 13 dBm; 45 mA bei 10 dBm; 35 mA bei 0 dBm 900 mA bei 30 dBm; 640 mA bei 27 dBm; 330 mA bei 20 dBm
RUHESTROM (VCC = 3,3 V) 2,5 uA 2,5 uA
BEHÖRDLICHE GENEHMIGUNGEN**
VEREINIGTE STAATEN FCC-ID: MCQ-XBSX FCC-ID: MCQ-XBPSX
KANADA IC: 1846A-XBSX IC: 1846A-XBPSX
AUSTRALIEN RCM RCM
NEUSEELAND RSM -
BRASILIEN Anatel
MEXIKO IFT -

*30 dBm typisch bei 3,3 V und darüber. Die maximale Leistung nimmt bei niedrigeren Spannungen ab.
**Das Gerät hüpft auf 50 Kanälen, die mit dem CM-Befehl aus 101 verfügbaren Frequenzen ausgewählt werden.
***Wir schätzen die Reichweite in ländlichen Gebieten auf der Grundlage eines Reichweitentests von 14,5 km mit Dipolantennen.
****Die geschätzte Reichweite geht davon aus, dass das Grundrauschen in Städten etwa 15 dB höher ist als auf dem Land. Die tatsächliche Reichweite hängt von der Einrichtung und dem Störpegel an Ihrem Standort ab.
*****Die geschätzte Reichweite basiert auf einem Freiluftgelände mit begrenzten Störquellen. Die tatsächliche Reichweite variiert je nach Sendeleistung, Ausrichtung von Sender und Empfänger, Höhe der Sendeantenne, Höhe der Empfangsantenne, Wetterbedingungen, Störquellen in der Umgebung und Gelände zwischen Empfänger und Sender, einschließlich Innen- und Außenstrukturen wie Mauern, Bäume, Gebäude, Hügel und Berge.

**Besuchen Sie https://www.digi.com/resources/certifications für die neuesten Zertifizierungen
