Digi ConnectCore 6+ SBC

NXP i.MX6Plus-basierte Surface-Mount-Modul-Lösung mit skalierbarer Quad-Core-Leistung und integrierter Wireless-Konnektivität


  • Kompakter, handelsüblicher SBC
  • Skalierbare Fähigkeiten und i.MX6Plus-Leistung
  • Gigabit-Ethernet und vorzertifiziertes Dual-Band 802.11ac + Bluetooth® 5
  • Nahtlose Mobilfunk Modem und Digi XBee® Integration
  • Kompletter Satz an verfügbaren Peripheriegeräten und Schnittstellen mit Anpassungsmöglichkeiten
  • Entwickelt für Flexibilität und Zuverlässigkeit
  • Unterstützung der Softwareplattformen Yocto Linux und Android
  • Industrielle Betriebstemperatur verfügbar

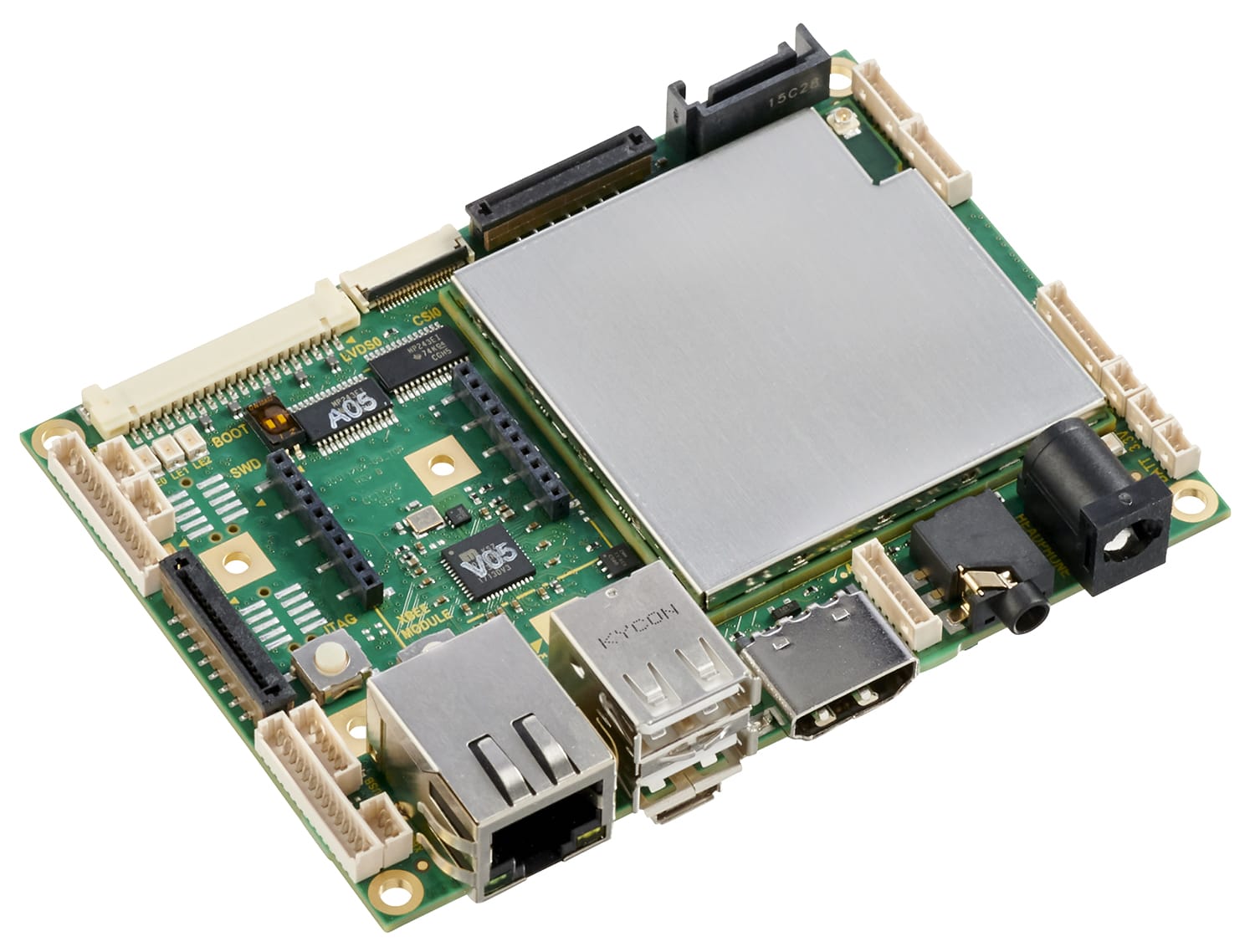

Digi ConnectCore 6+ SBC ist ein ultrakompaktes und vielseitiges Standardprodukt single board computer (SBC). Er bietet eine deutlich verkürzte Markteinführungszeit, indem er das traditionelle Risiko, den Aufwand und die Komplexität kundenspezifischer Board-Designs praktisch eliminiert, ohne dabei an Flexibilität oder Fähigkeiten einzubüßen.

Es basiert auf dem Modul Digi ConnectCore 6+ und bietet eine gemeinsame Plattform mit skalierbarer NXP i.MX6Plus-Leistung, vorzertifizierter Bluetooth® 5 und Wi-Fi-Integration, Digi XBee RF-Modul und Mobilfunk Konnektivitätsoptionen, Gigabit-Ethernet-Unterstützung, Multi-Display/Kamera- und Audio-Unterstützung, externem Speicher, Erweiterungsanschlüssen und Zuverlässigkeit in rauen Umgebungen.

Führende und innovative Funktionen wie der Digi Microcontroller Assist™ (MCA) ermöglichen die Entwicklung von vernetzten Produkten mit hochgradig optimierten Stromsparfußabdrücken. Die optionale Digi Remote Manager®-Integration bietet eine sichere Fernverwaltung und Gerätezustandsfunktionen für das Internet der Dinge.

Erstellen Sie sichere vernetzte eingebettete Geräte mit Digi TrustFence

TrustFence

Gerätesicherheit ist ein kritischer Design-Aspekt für jedes angeschlossene Gerät. Der ConnectCore 6 kombiniert eine sichere Modulplattform mit einem kompletten Software-Framework für die Sicherheit von Embedded-Geräten. Bauen Sie heute Produkte, die Ihnen und Ihren Kunden jetzt und in Zukunft eine sichere Produktplattform bieten.

  • Software-Framework für verwaltete Gerätesicherheit
  • Integration von U-Boot und Linux-Plattform
  • Transparente und zukunftssichere Architektur
  • Null Implementierungsaufwand

Mehr erfahren

TrustFenceYocto-ProjektBluetoothWi-Fi-AllianzNXP Gold-PartnerAngetrieben von AWSAndroid

Digi Produkt-Integration

Die Ingenieure von Digi WDS können die Hardwarekomponenten und Softwareprodukte von Digi anpassen, um Ihre Markteinführung zu beschleunigen.
SPEZIFIKATIONEN Digi ConnectCore® 6+ SBC
ANWENDUNGSPROZESSOR NXP i.MX6Plus umfasst eine Quad-Core Arm® Cortex®-A9-Plattform mit bis zu 1,0 GHz, 1 MB L2-Cache und optimierter 64-Bit DDR3- oder 2-Kanal, 32-Bit LPDDR2-Unterstützung. Integriertes FlexCAN, MLB-Busse, PCI Express® und SATA-2 bieten hervorragende Anschlussmöglichkeiten.
SPEICHER 8 GB eMMC, 2 GB DDR (64-bit)
PMIC Dialog DA9063
GRAFIKEN LVDS, MIPI-Display-Port, MIPI-Kamera-Port und HDMI v1.4
SICHERHEIT RNG, TrustZone, Chiffren, Security Cntrl, Secure RTC, Secure JTAG, eFuses (OTP)
PERIPHERIEGERÄTE/SCHNITTSTELLEN MMC 4.4/SD 3.0 x3MMC 4.4/SDXC, UART x5 (5 Mbps), MIPI HSI, S/PDIF Tx/Rx, I2C x3, SPI x5, ESAI, I2S/SSI x3, FlexCAN x2, MLB150 + DTCP, S-ATA und PHY (3 Gbps), USB2 OTG und PHY, USB 2.0 Host und PHY, USB 2.0 HSIC Host x2, PWM, 3.3V GPIO, Tastatur, PCIe 2.0 (x1 Lane), HDMI und PHY, MIPI DSI, MIPI CSI2, 20-bit CSI, 24-bit RGB, LVDS (x2), RTC, Externer Adress-/Datenbus, Watchdog, Timer, JTAG
EXTERNER BUS 26-Bit-Adresse / bis zu 32-Bit-Daten (gemultiplexter und nicht gemultiplexter Modus)
ANZEIGEN 1 x HDMI (Typ A)
2 x LVDS mit Hintergrundbeleuchtungssteuerung und I2C-Touch-Schnittstelle (HIROSE DF14A-20P-1.25H)
1 x Parallel-LCD (24 Bit) mit Backlight-Steuerung und I2C-Touch-Schnittstelle (Omron XF2M-4015-1A)
1 x MIPI-DSI mit Hintergrundbeleuchtungssteuerung und I2C-Touch-Interface (FCI SFW15S-2STE1LF, kompatibel mit Raspberry Pi DSI)
KAMERA 1 x 8-Bit Parallele Kamera-Schnittstelle 1 (Omron XF2M-2015-1A)
1 x 8-Bit Parallele Kamera-Schnittstelle 0 (Molex 53047-1410)
1 x MIPI CSI-2 (FCI SFW15S-2STE1LF, kompatibel mit Raspberry Pi CSI)
USB 2.0 2 x Ux USB OTG (Micro AB); 1 x USB Host (Molex 53047-0610)
AUDIO 1 x Line-Eingang
(3,5 mm Stereo-Klinke, CUI SJ1-3515-SMT) 1 x Line-In, 1 x Line-Out, 1 x Mic-In
(Molex 53047-0810) On-board NXP SGTL5000 Audio-Codec
KONSOLE (RS-232) Ja
SATA 3.0 Ja
MICRO-SIM Ja
PCI EXPRESS MINI KARTE Bietet PCI Express x1, USB 2.0 Host, I2C, SIM, Reset, Wake-Up Signale
Unterstützt die Montage von Half-Size- und Full-Size-PCI-Express-Mini-Karten
BOOT-KONFIGURATION eMMC / SD / SATA
DIGI XBEE BUCHSE Ja
WI-FI 802.11a/b/g/n/ac
BLUETOOTH Bluetooth 5
MIKROCONTROLLER AUF DEM MODUL Digi-Mikrocontroller-Assistent (MKL14Z32VFT4)
ANTENNENANSCHLÜSSE 1 x U.FL (auf SOM)
ETHERNET Gigabit-Ethernet
CAN-BUS 2 x FlexCAN (Molex 53047-0610)
GPIO/I2C/SPI/UART 1 x GPIO (8 x i.MX GPIOs + 4 MCA GPIOs - Molex 53047-1410)
1 x I2C (Molex 53047-0310), 1 x SPI (Molex 53047-0610)
3 x UART (4-Draht TX/RX/RTS/CTS, 1 gemeinsam mit Digi XBee Buchse, Molex 53047-1410)
DEBUG 1 x JTAG für i.MX6 (FCI 20021111-00010T4LF)
1 x SWD für MCA (FCI 20021111-00010T4LF)
Header nur bei Entwicklungsgeräten bestückt, Produktionsgeräte ohne Header für Nagelstecker (Tag-Connect TC2050-IDC-NL)
POWER-TASTE Einschalten, ausschalten, schlafen, aufwachen
RESET-TASTE Ja
BENUTZER-LEDS 1 x Rot, 1 x Gelb, 1 x Grün
KNOPFZELLENSTECKER Ja
VERSORGUNGSSPANNUNG 5 V @ 3,2 A (typisch, abhängig vom Anwendungsfall)
STROMVERSORGUNGSSTECKER Hauptstromversorgung über 2-mm-Verriegelungsbuchse
BETRIEBSTEMPERATUR -40° C bis 85° C (-40° F bis 185° F)
LAGERTEMPERATUR -50° C bis 125° C (-58° F bis 257° F)
RELATIVE FEUCHTE 5% bis 90% (nicht kondensierend)
FUNKZULASSUNGEN USA, Kanada, EU, Australien/Neuseeland
EMISSIONEN / STÖRFESTIGKEIT / SICHERHEIT FCC Teil 15 Klasse B, EN 55022 Klasse B, EN 61000-3-2, EN 61000-3-3, ICES-003 Klasse B,
VCCI Klasse II, AS 3548, FCC Teil 15 Unterabschnitt C Abschnitt 15.247, IC (Industry Canada), RSS-210 Ausgabe 5 Abschnitt 6.2.2(o),
EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Sicherheit UL/UR (oder gleichwertig)
ENTWURFSVERIFIKATION Temperatur: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78
Vibration/Stoß: IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
MECHANISCHE ABMESSUNGEN LGA-400, 2 mm Raster, voll geschirmt (heat-spreading)
