Digi ConnectCore System-on-Module Single Board Computers Entwicklungskits

Digi ConnectCore 8X SOM basierend auf NXP i.MX 8X

Intelligentes und vernetztes Embedded System-on-Module auf Basis des NXP i.MX 8X mit skalierbarer Dual-/Quad-Core-Leistung für industrielle Anwendungen IoT


  • Industrielle i.MX 8X Quad/Dual-Core-SOM- und SBC-Plattformfamilie
  • Digi SMTplus® Formfaktor (40 mm x 45 mm) für höchste Zuverlässigkeit und Designfreiheit
  • Energiemanagement mit Hardware- und Software-Unterstützung für stromsparende Designs
  • Multi-Display- und Kamera-Funktionen mit Hardware-Beschleunigung
  • Vorzertifizierte Dual-Band 802.11a/b/g/n/ac 2x2 und Bluetooth® 5-Konnektivität
  • Nahtlose Integration von Mobilfunk Modem und Digi XBee® 3
  • Integration von Cloud- und Edge-Compute-Diensten
  • Integrierte Gerätesicherheit mit Digi TrustFence®
  • Fernverwaltung mit Digi ConnectCore® Cloud Services
  • Digi Embedded Yocto Linux® und Android Unterstützung

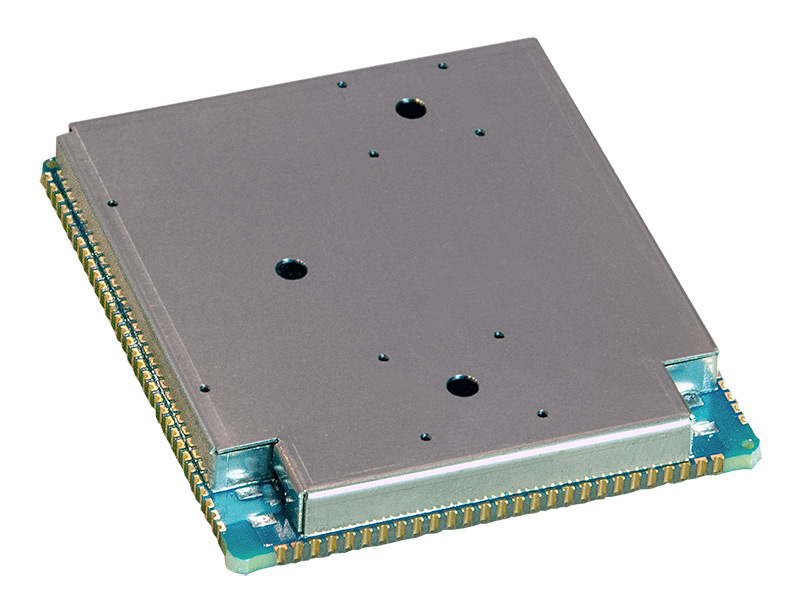

Digi ConnectCore® 8X bietet eine sichere und kosteneffiziente System-on-Module-Plattform mit Abmessungen von nur 40 mm x 45 mm.

Der oberflächenmontierbare Digi SMTplus®-Formfaktor ermöglicht Ihnen die Wahl zwischen einer vereinfachten Designintegration, die die bewährte und einfach zu verwendende kantengegossene SMT-Technologie nutzt, und einer vielseitigen LGA-Option für ultimative Designflexibilität mit Zugang zu praktisch allen Schnittstellen.

Basierend auf dem NXP® i.MX 8X Anwendungsprozessor

Das Modul ist der intelligente Kommunikationsmotor für die heutigen sicheren vernetzten Geräte. Digi ConnectCore 8X kann die Entwicklung von Video-/Audio-Streaming-Geräten, Sprachsteuerung und allgemeinen Mensch-Maschine-Schnittstellenlösungen vorantreiben.

Mit einer Vielzahl von Hochleistungs-Verbindungsoptionen, einschließlich 1x USB 3.0-Port, Dual-Gigabit-Ethernet, PCIe 3.0 und vorzertifiziertem Dual-Band 2x2 MU-MIMO-WLAN, ist der ConnectCore 8X ideal für die Entwicklung einer Vielzahl von Embedded- und IoT -Anwendungen.

TrustFenceYocto-ProjektBluetoothWi-Fi-AllianzNXP Gold-PartnerAngetrieben von AWSAndroid

Digi Produkt-Integration

Die Ingenieure von Digi WDS können die Hardwarekomponenten und Softwareprodukte von Digi anpassen, um Ihre Markteinführung zu beschleunigen.

SOMs vergleichen

SOMs vergleichen
Bausätze
SKU: CC-WMX8-KIT Digi ConnectCore 8X SBC Pro Entwicklungskit CC-WMX8-KIT Wie Sie kaufen
Dual-Core-Module
SKU: CC-MX-JQ7D-ZN Digi ConnectCore® 8X SOM DualXZ 1,2 GHz, 8 GB eMMC, 1 GB LPDDR4 CC-MX-JQ7D-ZN Wie Sie kaufen
Quad-Core-Module
SKU: CC-MX-JM7D-ZN Digi ConnectCore® 8X SOM QuadXPlus 1,2 GHz, 8 GB eMMC, 1 GB LPDDR4 CC-MX-JM7D-ZN Wie Sie kaufen
SKU: CC-MX-JM8D-ZN Digi ConnectCore® 8X SOM QuadXPlus 1,2 GHz, 8 GB eMMC, 2 GB LPDDR4 CC-MX-JM8D-ZN Wie Sie kaufen
SKU: CC-WMX-JM7D-NN Digi ConnectCore® 8X SOM QuadXPlus 1,2 GHz, 8 GB eMMC, 1 GB LPDDR4, 802.11a/b/g/n/ac 2x2, Bluetooth® 5 CC-WMX-JM7D-NN Wie Sie kaufen
SKU: CC-WMX-JM8E-NN Digi ConnectCore® 8X SOM QuadXPlus 1,2 GHz, 16 GB eMMC, 2 GB LPDDR4, 802.11a/b/g/n/ac, 2x2, Bluetooth® 5 CC-WMX-JM8E-NN Wie Sie kaufen
SBCs

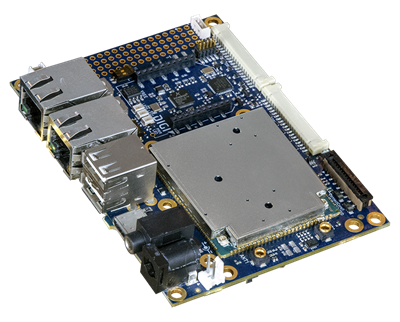

SKU: CC-SBP-WMX-JM8E Digi ConnectCore® 8X SBC Pro CC-SBP-WMX-JM8E Wie Sie kaufen
SMARC-Adapter
Digi SMARC Adapter
SMARC® Adapter SOM und SBC Referenzdesigns bieten maximale Flexibilität und Skalierbarkeit für Digi ConnectCore® SOMs
  Starten
Zubehör
SKU: CC-ACC-LCDH-10 LCD-Applikationskit, einschließlich 10-Zoll-WXGA-LCD-Panel (hohe Auflösung) CC-ACC-LCDH-10 Wie Sie kaufen
Dienstleistungen und Support
Cloud Services
Digi ConnectCore® Cloud Services ermöglichen es OEMs in einer Vielzahl von Branchen, vernetzte Geräte mit Remote-Dashboard-, -Service- und -Anwendungsfunktionen unter Verwendung von Digi ConnectCore system-on-modules (SOMs) zu erstellen.
  Starten
Security Services
Die Aufrechterhaltung der Sicherheit für verbundene Geräte nach der Produktfreigabe ist eine Herausforderung. Mit den Digi ConnectCore® Security Services können Kunden ihre Produkte sicher halten.
  Starten
Support Services
Holen Sie sich die Hilfe, die Sie für die Bereitstellung, Verwaltung, Verbindung, Anpassung und Verbesserung Ihrer Digi-Lösung benötigen.
  Starten
Wireless Design Services
Die Wireless Design Services von Digi helfen Unternehmen bei der Lösung von Geschäftsproblemen, indem sie Wireless-Technologien zur Entwicklung innovativer M2M-Produkte einbinden.
  Starten
SPEZIFIKATIONEN Digi ConnectCore® 8X Digi ConnectCore® 8X Dual
ANWENDUNGSPROZESSOR NXP® i.MX8QuadXPlus
  • 4x Cortex® - A35 Kerne mit 1,2 GHz
  • 1x Cortex - M4F mit 266 MHz Kern für Echtzeitverarbeitung
  • 1x Tensilica® Hi-Fi 4 DSP
NXP® i.MX8DualXZ
  • 2x Cortex® - A35 Kerne mit 1,2 GHz


SPEICHER Bis zu 64 GB eMMC, bis zu 4 GB LPDDR4
PMIC NXP PF8100
GRAFIKEN Multi-Stream-fähige HD-Video-Engine mit H.265 (4Kp30), H.264 (1080p60), VP6/VP8 (1080p60), MPEG-2 (1080p60), MPEG4 (1080p), RealVideo (1080p) dekodieren und H.264 (1080p30) kodieren; 3D-Videowiedergabe in HD in High-Performance-Familien; Überlegene 3D-Grafikleistung mit bis zu vier Shadern H.264 (1080p60), VP6/VP8 (1080p60), MPEG-2 (1080p60), MPEG4 (1080p), RealVideo (1080p) dekodieren und H.264 (1080p30) kodieren; 3D-Videowiedergabe in HD in Hochleistungsfamilien; Überlegene 3D-Grafikleistung mit bis zu vier Shadern
SICHERHEIT Digi TrustFence®, TRNG, TrustZone, Chiffren, Security Cntrl, Secure RTC, Secure JTAG, eFuses (OTP)
PERIPHERIEGERÄTE/ SCHNITTSTELLEN** 1x SD 3.0-Kartenschnittstelle für SD/SDIO/MMC-Protokolle (1x zusätzliche Schnittstelle auf dem SOM für die Unterstützung von eMMC reserviert),
5x UARTs (4x UARTs vom Cortex-A35-Kern, 1x UART vom Cortex-M4);
8x I2C (4xI2C High-Speed DMA-Unterstützung 4x I2C Low-Speed keine DMA-Unterstützung),
4x SPI, 1x ESAI, 4x SAI/I2S/SSI/AC97, S/PDIF Tx/Rx, 3x FlexCAN, MLB150 + DTCP, USB 3.0 OTG mit PHY, USB 2.0 OTG mit PHY,
4x PWM, GPIO, Tastatur, PCIe 3.0 (x1 Lane)*, 2x MIPI DSI/LVDS, MIPI CSI, 8/10-bit CSI,
24-Bit RGB, RTC, Watchdog, Timer, JTAG
1x SD 3.0-Kartenschnittstelle für SD/SDIO/MMC-Protokolle (1x zusätzliche Schnittstelle auf dem SOM für die Unterstützung von eMMC reserviert),
5x UARTs (4x UARTs vom Cortex-A35-Kern, 1x UART vom Cortex-M4);
8x I2C (4xI2C High-Speed DMA-Unterstützung 4x I2C Low-Speed keine DMA-Unterstützung),
4x SPI, 1x ESAI, 4x SAI/I2S/SSI/AC97, S/PDIF Tx/Rx, 3x FlexCAN, MLB150 + DTCP, USB 2.0 OTG mit PHY,
4x PWM, GPIO, Tastatur, PCIe 3.0 (x1 Lane)*, 2x MIPI DSI/LVDS, MIPI CSI, 8/10-bit CSI,
24-Bit RGB, RTC, Watchdog, Timer, JTAG
ETHERNET 2x 10/100/1000M Ethernet + AVB
WI-FI 802.11a/b/g/n/ac: 2,412 - 2,484 GHz, 4,900 - 5,850 GHz
802.11b: 1, 2, 5,5, 11 Mbit/s (17 dBm typisch ±2 dBm)
802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Mbit/s (15 dBm typisch ±2 dBm)
802.11n: 15, 30, 45, 60, 90, 120, 135, 150 Mbit/s (12 dBm typisch ±2 dBm) HT40, MCS 0-7
802.11ac: 15, 30, 45, 60, 90, 120, 135, 150, 180, 200 Mbit/s (10 dBm typisch ±2 dBm) HT40, MCS 0-9
Hinweis: Alle oben angegebenen Datenraten gelten für 1 Spatial Stream. Für 2 räumliche Ströme verdoppeln Sie die Datenrate.
Sicherheit: WEP, WPA-PSK/WPA2-personal, WPA/WPA2-enterprise, 802.11i, Access Point Mode (bis zu 10 Clients), Wi-Fi Direct
Industrie-Zertifizierungen: Wi-Fi Alliance Logo Certification Ready, CCXv4 ASD Ready
BLUETOOTH Bluetooth® 5
MIKROCONTROLLER-ASSISTENT AUF DEM MODUL Digi Microcontroller Assist™
  • Unabhängiges Cortex-M0+ Mikrocontroller-Subsystem
  • Supporting ultra-low power modes at <3 µA
BETRIEBSTEMPERATUR Industriell: -40 °C bis 85 °C (-40 °F bis 185 °F) (je nach Anwendungsfall und Gehäuse-/Systemdesign)
LAGERTEMPERATUR -50 °C bis 125 °C (-58 °F bis 257 °F)
RELATIVE FEUCHTE 5% bis 90% (nicht kondensierend)
FUNKZULASSUNGEN USA, Kanada, EU, Japan, Australien/Neuseeland
EMISSIONEN/ STÖRFESTIGKEIT/ SICHERHEIT FCC Teil 15 Klasse B, EN 55022 Klasse B, EN 61000-3-2, EN 61000-3-3, ICES- 003 Klasse B, VCCI Klasse II, AS 3548,
FCC Teil 15 Unterabschnitt C Abschnitt 15.247, IC (Industry Canada), RSS-210 Ausgabe 5 Abschnitt 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Sicherheit (IEC 62368-1)
ENTWURFSVERIFIKATION Temperatur: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78
Vibration/Schock: IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
MECHANISCHE ABMESSUNGEN 118 Durchkontaktierungen, LGA-474, 1,27 mm Abstand, vollständig abgeschirmt für Funkemissionen und Wärmemanagement (Wärmeverteilung) 40 mm x 45 mm x 5,4 mm (1,6 in x 1,8 in x 0,21 in)
PRODUKTGARANTIE 3-Jahres
*PCIe wird nur bei verkabelten Varianten unterstützt.
Jeder einzelne PHY kann entweder eine 1 x 4 Lane MIPI-DSI oder eine 1 x 1 Kanal LVDS-Schnittstelle für insgesamt 2 Display-Schnittstellen sein. In Kombination können die beiden PHYs zu einer einzigen 2-Kanal-LVDS-Schnittstelle konfiguriert werden.
