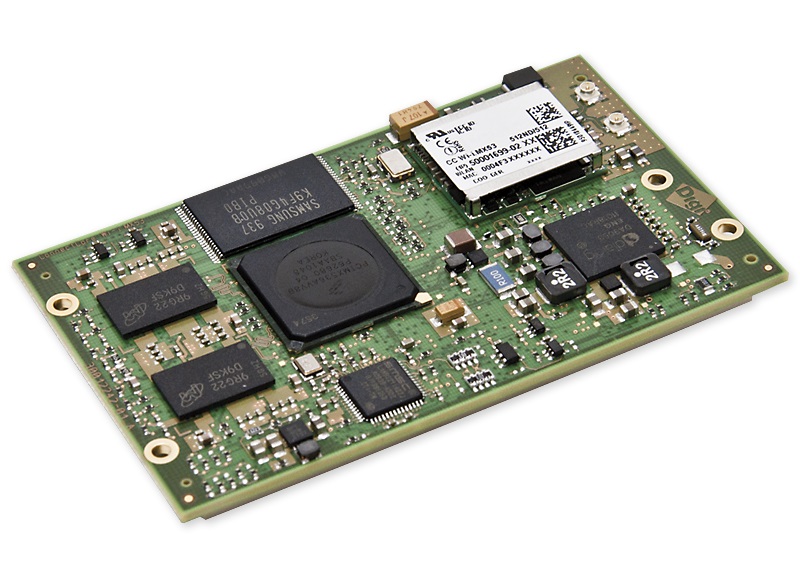

Digi ConnectCore® i.MX53 / Wi-i.MX53

NRND

NXP/Freescale i.MX53 Cortex A8 SoM


  • Leistungsstarkes 32-Bit System-on-Module
  • Lösung zur langfristigen Produktverfügbarkeit
  • Einfache und doppelte 10/100-Mbit-Ethernet-Vernetzung
  • Vorzertifizierte 802.11a/b/g/n Wi-Fi-Schnittstelle
  • Leistungsstarke 2D/3D-Grafikverarbeitungseinheit
  • Hardware-Videoverarbeitung mit 1080p-Dekodierung
  • Emissionsarmes Design mit FCC Klasse B Konformität
  • Zigbee-, Mobilfunk - und Satelliten-Verbindungsoptionen
  • Unterstützung der industriellen Betriebstemperatur
  • Unterstützung für Embedded Linux®, Microsoft Windows® Compact 7, Android™ und Yocto Project® Linux

Die netzwerkfähige Digi ConnectCore® for i.MX53 Familie ist eine hochintegrierte und zukunftssichere System-on-Module (SoM)-Lösung, die auf dem NXP®/Freescale® i.MX53 Anwendungsprozessor basiert. Sie bietet einen leistungsstarken 1-GHz-ARM® Cortex®-A8-Kern, drahtgebundene und drahtlose Konnektivität, leistungsstarke 1080p/720p-Videokodierungs-/Dekodierungsfunktionen und ein komplettes Peripherieset.

Die Digi ConnectCore for i.MX53-Familie baut auf den erfolgreichen ConnectCore for i.MX51-Modulen auf und bietet eine mit dem Formfaktor kompatible Option mit deutlich verbesserten Verarbeitungs-, Speicher-, Video- und Konnektivitätsfunktionen. Es handelt sich um eine skalierbare und energieeffiziente Modulfamilie, die sich ideal für medizinische Geräte, Sicherheits- und Überwachungsanlagen, industrielle Anwendungen, Kiosksysteme und die Integration von Digital Signage eignet.

The ConnectCore for i.MX53 modules combine industry-leading performance, low power consumption and easy design integration with key features like integrated power management IC, on-chip multimedia support, including multi-format 1080p video hardware decoding, 2D/3D graphics acceleration, dual display/camera interface, hardware encryption engine, 802.11a/b/g/n Wi-Fi interface (150 Mbps), Bluetooth® 4.0 with HDP support, dual 10/100 Ethernet option, dual-CAN bus, SATA II storage interface and a comprehensive set of additional peripherals.

Modules in the ConnectCore i.MX family feature the design, development and administrative advantages offered by Digi Remote Manager®. This robust cloud platform makes it easy to configure and manage deployments and integrate devices with virtually any application. Device manufacturers can build secure, highly scalable and cost-effective solutions that seamlessly tie assets to applications, regardless of location.

Komplette und kosteneffiziente Digi JumpStart Kits® für Digi Embedded Linux®, Android™ und Microsoft Windows® Embedded Compact 7 ermöglichen die sofortige und professionelle Entwicklung von Embedded-Produkten mit drastisch reduziertem Designrisiko und Time-to-Market. Zusätzliche Unterstützung für Yocto Project® Embedded Linux ist ebenfalls zum Download verfügbar.

Die NASA installierte das Funkmodul ConnectCore Wi-i.MX53 von Digi International, um den Robonaut Wi-Fi-fähig zu machen.

Lesen Sie die ganze Geschichte

Digi Produkt-Integration

Die Ingenieure von Digi WDS können die Hardwarekomponenten und Softwareprodukte von Digi anpassen, um Ihre Markteinführung zu beschleunigen.
Spezifikationen Digi ConnectCore® i.MX53 Digi ConnectCore® Wi-i.MX53
Prozessor
Prozessor-Modell NXP®/Freescale® i.MX535/i.MX537
Geschwindigkeitsstufen 800/1000 MHz
Kern Typ ARM® Cortex®-A8
Cache-Speicher 32k L1 I-Cache, 32k L1 D-Cache, 256k L2-Cache (unified)
Interner Arbeitsspeicher 128 KB (sicher/nicht sicher)
Vektor Fließkomma Ja
NEON Medienbeschleunigung Ja
Speicher
Blitzlicht Bis zu 8 GB NAND-Flash
RAM Bis zu 2 GB DDR2
Debuggen
Sicheres JTAG Ja
ETM/ETB Ja
Energieverwaltung
Leistungsmodi Laufen, Warten, Stopp, Bildschirmaktualisierung bei niedrigem Stromverbrauch
Wake-up-Ereignisse GPIO, Tastatur, RTC (Tag/Uhrzeit), SD-Karte/USB-Kabel einlegen, Akku/Ladegerät anschließen
Dynamische Spannungs- und Frequenzskalierung Ja
Treiber für die Hintergrundbeleuchtung 3
Batterie-Management Ja
Echtzeituhr
Batterie-Backup (extern) Ja
Sicherheit
Hardware-Verschlüsselung/Entschlüsselung AES, DES/3DES, RC4, C2
RSA, ECC
MD5, SHA-1/224/256
Zufallszahlengenerator Ja
Laufzeit-Integritätsprüfung Ja
Sicheres RAM (intern) Ja
Sicherungskasten (e-Sicherungen) 64 Bits (anwendungsspezifische Nutzung)
Physikalische Manipulationsdetektoren Ja
Zeitgeber
Allzweck-Timer 32-Bit-Aufwärtszähler mit Taktquellenwahl
2 Eingangs-Erfassungskanäle
3 Ausgangs-Vergleichskanäle, Zwangsvergleich
Erweiterter periodischer Interrupt-Timer 32-Bit-Abwärtszähler mit Taktquellenwahl
Set-and-Forget/Freilauf-Modi
Präzise Interrupt-Erzeugung
Watchdog Ja
Thermisches Management
Temperatur-Monitor On-chip sensor, precision 0 to 135 °C ± 5 °C
Software support for thermal-aware Dyamic Frequency and Voltage Scaling (DFVS)
Konnektivität
UART Bis zu 3 Kanäle mit Bitraten bis zu 4 MHz, IrDA 1.0 Unterstützung
IrDA-Infrarot Mittleres Infrarot (0,576/1,152 Mbps), schnelles Infrarot (4 Mbps)
CAN Bis zu 2 Kanäle, je bis zu 1 Mbit/s, CAN 2.0b (verfügbar bei Variante i.MX537)
CSPI Master- und Slave-Betrieb
Bitrate bis zu 25 Mbit/s (Master)
eCSPI Bis zu 2 eCSPI-Kanäle, Master- und Slave-Modus, Bitraten bis zu 52 Mbit/s
I2C Bis zu 2 eCSPI-Kanäle, Master- und Slave-Modus
Bitraten bis zu 66,5 Mbit/s (Master)
SD/SDIO/MMC/eMMC Bis zu 4 Ports, 1-/4-/8-Bit-Modi
MMC: Bis zu 416 Mbps (8-Bit-Modus), SD/SDIO: Bis zu 200 Mbps (4-Bit-Modus)
eMMC 4.4: Ultra-High-Speed, bis zu 832 Mbit/s
I2C Bis zu 3 Kanäle, Master/Slave (7-/10-Bit-Adressierung)
Alle: Standard- (100 kbit/s) und schneller (400 kbit/s) Modus
P-ATA Bis zu 66 MB/s Datenrate
PIO-Modus (0,1,2,3,4), Multi-Word-DMA-Modus (0,1,2), Ultra-DMA-Modus (0,1,2,3,4,5)
SATA SATA II, bis zu 1,5 Gbit/s
USB 2.0 High-Speed Bis zu 3 USB 2.0 High-Speed Host-Anschlüsse (einer mit integriertem PHY)
Bis zu 1 USB 2.0 OTG-Anschluss mit integriertem PHY
Medien-Lokalbus (MLB)

MOST (Media Oriented Systems Transport) Schnittstelle, bis zu 50 Mbit/s

1-Draht YesYes
ISO 7816 (SIM/Smart Card) Ja
Tastenfeld 8x8-Tastatur-Matrix
PWM 2
ADC (10-Bit) Bis zu 4 Kanäle
GPIO Bis zu 128 GPIOs
Externer Speicherbus 16-Bit-Daten/28-Bit-Adresse im nicht gemultiplexten Adress-/Datenmodus
16-Bit- oder 32-Bit-Daten/28-Bit-Adresse im gemultiplexten Adress-/Datenmodus
Multimedia
Kamera

Zwei parallele Kameraanschlüsse, bis zu 20 Bit, bis zu 120 MHz Spitze

Anzeige

5 Schnittstellen verfügbar - mit Gesamtrate aller Schnittstellen bis zu 180 Mpixels/sec, 24 bpp

Bis zu 2 Displays können gleichzeitig angesteuert werden (Bildschirmaktualisierung)

Gleichzeitiger asynchroner Zugriff auf 2 weitere Geräte, z. B. Display-Controller und Smart-Displays

Parallel: 2 24-Bit-Display-Ports, bis zu 165 Mpixels/sec, z. B. UXGA @ 60 Hz

LVDS: 1 Anschluss bis zu 165 Mpixels/sec oder 2 Anschlüsse bis zu 85 Mpixels/sec, z. B. WXGA @ 60 Hz

1 TV-out/VGA-Anschluss, bis zu 150 Mpixels/sec, z.B. 1080p60

Bildverarbeitungseinheit Bildverbesserungen, Video-/Grafikkombination, Größenänderung, Drehung/Umkehr, Farbkonvertierung/Korrektur
Video-Verarbeitungseinheit MPEG-4, H.263, H.264, MPEG-2, VC-1, DivX, RV10, MJPEG
1080p30 decode, 720p30 encode
GPU (2D/3D) 33 million triangles/sec, 200 million pixels/sec raw
OpenVG 1.0, OpenGL ES Common Profile v1.0/v1.1/Direct3D Mobile, OpenGL ES Profile v2.0
Touchscreen-Schnittstelle (4-Draht) Ja
SPDIF (Tx) Ja
I2S/AC97/SSI Bis zu 3 Kanäle
ESAI

Mehrkanaliges digitales Audio, bis zu 1,4 Mbit/s pro Kanal

ASRC Ja
Ethernet
Physikalische Schicht 10/100Base-T
Datenraten 10/100 Mbit/s, auto-sensing
Duplex-Modus Voll- oder Halbduplex, Auto-Sensing
IEEE 1588 Ja, nur primäre Schnittstelle (verfügbar bei Variante i.MX537)
Stromversorgung über Ethernet (802.3af)
Power Over Ethernet Entwicklungsplatine bereit für 802.3af PoE-Applikationskit (separat erhältlich)
Beschleunigungssensor
Drei-Achsen-Beschleunigungsmesser ±2g/±4g/±8g Drei-Achsen Low-g
(Freescale MMA7455L)
Wireless LAN
Standard N/A 802.11a/b/g/n (2,4/5 GHz)
Antennensteckverbinder N/A 2 x U.FL
Dual Diversity (Empfangen) N/A Ja
Frequenzbänder N/A 2,412 - 2,484 GHz
4,900 - 5,850 GHz
Datenraten N/A 802.11b: 1, 2, 5,5, 11 Mbit/s
802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Mbit/s
802.11n: 6,5, 13, 19,5, 26, 39, 52, 58,5, 65 (MCS 0-7)
Modulation N/A DBPSK, DQPSK, CCK, BPSK, QPSK, 16-QAM, 64-QAM
802.11n Merkmale N/A A-MPDU / A-MSDU, PSMP, MTBA, STBC, Greenfield-Präambel, RIFS
Sendeleistung (±2 dBm) N/A 802.11b: 17 dBm typisch
802.11g/n: 15 dBm typisch
802.11a: 12 dBm typisch
Sicherheit N/A WEP, WPA-PSK/WPA2-Personal, WPA/WPA2 Enterprise, 802.11i
QoS N/A WMM, WMM-PS, 802.11e
Roaming-Verbesserungen N/A 802.11k/r
Erweiterte Reichweite (802.11n) N/A Ja
Funk-Zertifikate N/A USA, Kanada, EU, Japan
Leistungsanforderungen1
Typisch/Leerlauf 700 mA at 3.75 V / 200 mA at 3.75 V
Mechanisch
Abmessungen (L x B x H) 82 mm x 50 mm x 6.5 mm (3.23 in x 1.97 in x 0.26 in) 82 mm x 50 mm x 8 mm (3..23 in x 1.97 in x 0.31 in)
Modul-Steckverbinder 2 x 180-polige Board-to-Board-Steckverbinder
(Gegenstecker FCI P/N 61083-184409LF oder ähnlich)
Umwelt
Betriebstemperatur -40 °C to 85 °C (i.MX537, 800 MHz)
-20 °C to 70 °C (i.MX535, 1 GHz)
Lagertemperatur -40 °C up to 85 °C (-40 °F to 185 °F)
Relative Luftfeuchtigkeit 5% bis 90% (nicht kondensierend)
Temperatur-/Klimaprüfungen IEC 60068-2-1 (Ab/Ad Cold: 16 h with -40 °C), IEC 60068-2-2 (Bb/Bd: dry heat: 16 h with 85 °C), IEC 60068-2-78 (damp heat steady state: 16h with 40 °C and 93% rH)
Vibrations- / Schocktests IEC 60068-2-6 Methode Fc, IEC 60068-2-64 Methode Fh, IEC 60068-2-27 Methode Ea
Regulatorische Zulassungen
FCC Teil 15 Klasse B Ja
FCC Teil 15 Sub C Abschnitt 15.247 Ja
IC RSS-210 Ausgabe 5 Abschnitt 6.2.2(o) Ja
EN55022:2006 Klasse B Ja
ICES-003, Klasse B Ja
VCCI, Klasse B Ja
EN55024:1998 +A1:2001, A2:2003 Ja
EN61000-3-2:2006 Ja
EN61000-3-3:1995 +A1:2001, A2:2005 Ja
EN60950-1:2001
(UL60950-äquivalent)
Ja
CSA C22.2, Nr. 60950 Ja
Produkt-Garantie 3 Jahre

1 Grundlegende Leistungsaufnahme basierend auf einem Standard-Anwendungsfall ohne WLAN und Ethernet. Siehe Hardware-Referenzhandbuch für detailliertere Informationen.
2 Wenden Sie sich an Ihren lokalen Distributor oder das Digi-Verkaufsbüro für weitere Informationen.
