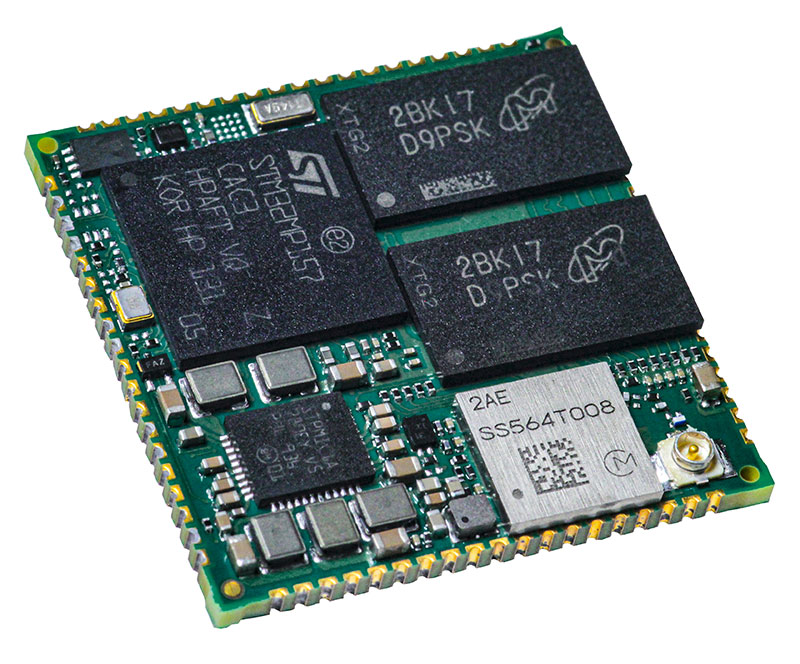

Digi ConnectCore MP1

Neu

Intelligentes, drahtloses und sicheres Embedded System-on-Module basierend auf der STM32MP1 MPU-Familie, mit schlüsselfertiger Linux-Unterstützung im robusten Digi SMTplus Standard-Formfaktor


  • Industrietaugliche, skalierbare, eingebettete SOM-Plattform
  • STMicroelectronics STM32MP13 und STM32MP15
  • Vorzertifiziertes Dual-Band Wi-Fi 5 (802.11ac) und Bluetooth® 5.2
  • Energiemanagement mit Hardware- und Software-Unterstützung
  • Digi SMTplus® Formfaktor (29 x 29 mm) für höchste Zuverlässigkeit
  • Hoher Grad an Pin-Kompatibilität mit Digi ConnectCore 6UL SOMs
  • Integrierte Digi TrustFence® Gerätesicherheit, Identität und Datenschutz
  • Nahtlose Mobilfunk Modem und Digi XBee® Integration
  • Digi ConnectCore Cloud-Dienste für Fernüberwachung, Gerätemanagement und IoT Anwendungsaktivierung
  • Digi Embedded Yocto Linux Unterstützung
  • Schlüsselfertige Entwicklungsdienste von Digi WDSverfügbar

Digi ConnectCore® MP1 Module bieten eine hochintegrierte und sichere System-on-Module-Lösung. Der Digi SMTplus® Surface-Mount-Formfaktor bietet eine vereinfachte Designintegration, Effizienz und Zuverlässigkeit.

AuszeichnungDie auf den STM32MP13- und STM32MP15-Mikroprozessoren basierenden Digi ConnectCore MP1-Module sind der intelligente Kommunikationsmotor für die sicheren vernetzten Geräte von heute mit vorzertifiziertem Dualband-Wi-Fi 5 (802.11a/b/g/n/ac) mit Bluetooth® 5.2 und Gigabit-Ethernet-Konnektivität.

Die skalierbare Digi ConnectCore MP1-Modulfamilie bietet ideale Optionen für Headless-Gateway-Produkte mit umfangreichen Konnektivitätsanforderungen und Anzeigegeräte mit fortschrittlichen HMIs, die von einer 3D-Grafikverarbeitungseinheit (GPU) und Kameraunterstützung unterstützt werden. Digi ConnectCore Die MP1 System-on-Module sind für den industriellen und medizinischen Einsatz konzipiert und zeichnen sich durch ein hohes Maß an Sicherheit, Zuverlässigkeit, Leistung und eine Lebensdauer von über 10 Jahren aus.

Die Sicherheit von eingebetteten Geräten ist ein entscheidender Designaspekt für die wachsende Zahl der angeschlossenen Anwendungen IoT . Digi ConnectCore SOM-Lösungen bieten integrierte Sicherheit mit Digi TrustFence®, einem vollständig integrierten Framework für Gerätesicherheit, das den Prozess der Absicherung verbundener Geräte vereinfacht.

Digi ConnectCore Cloud Services, Digi ConnectCore Security Services und Expert Support bieten zusätzliche Möglichkeiten für Entwicklung, Bereitstellung und Wartung.

Digi Embedded Yocto®, die funktionsreiche Linux-Distribution von Digi mit vielen Erweiterungen für das Design von Embedded-Produkten, bietet eine vollständig getestete, validierte und gewartete schlüsselfertige Linux-Softwareplattform.

Mit mehr als zwanzig Jahren Erfahrung mit Embedded SOMs, die Millionen von weltweit vernetzten Produkten ermöglichen, ist Digi ein zuverlässiger Anbieter von Embedded und IoT Lösungen und vereinfacht die Art und Weise, wie Kunden vernetzte Anwendungen entwickeln, erstellen und einsetzen. Digi Wireless Design Services (WDS) bieten zusätzlichen Mobilfunk Integrationssupport, Unterstützung bei der Zertifizierung und kundenspezifische Design- und Build-Services, damit Ihre Produkte intelligenter und schneller auf den Markt kommen.

Yocto-Projektkurbel-logo-sm.jpgdigi-trustfence-schild-sm.jpgWi-Fi-AllianzBluetoothAngetrieben von AWS ST Autorisierter Partner

Digi ConnectCore MP157 Entwicklungskit

Digi ConnectCore Das MP157 Dual 512 MB/512 MB Wireless SOM Kit ist eine komplette Entwicklungsplattform für intelligente, vernetzte und sichere Embedded-Produkte mit einer breiten Palette von Tools und schlüsselfertiger Linux-Softwareunterstützung.

Entwicklungskits jetzt verfügbar

Digi Produkt-Integration

Die Ingenieure von Digi WDS können die Hardwarekomponenten und Softwareprodukte von Digi anpassen, um Ihre Markteinführung zu beschleunigen.

Benachrichtigen Sie mich über Digi ConnectCore MP1 Produktneuheiten

SOMs vergleichen

SOMs vergleichen
Bausätze
SKU: CC-WMP157-KIT Digi ConnectCore MP157 Entwicklungskit
  • Digi ConnectCore® MP157 Entwicklungsboard mit SOM
  • Konsolenanschlusskabel
  • Drahtlose Dual-Band-Antenne
  • Spannungsversorgung und Zubehör
  • Referenzdesigns und Online-Dokumentation
CC-WMP157-KIT Wie Sie kaufen
SKU: CC-WMP133-KIT Digi ConnectCore MP133 Entwicklungskit
  • Digi ConnectCore® MP133 Entwicklungsboard mit SOM
  • Konsolenanschlusskabel
  • Drahtlose Dual-Band-Antenne
  • Spannungsversorgung und Zubehör
  • Referenzdesigns und Online-Dokumentation
CC-WMP133-KIT Wie Sie kaufen
MP157-Module
SKU: CC-WST-DW69-NM Digi ConnectCore MP157 Sicheres drahtloses System-on-Module
  • STMicroelectronics STM32MP157C, Arm® Dual Cortex®-A7 mit 650 MHz
  • Cortex®-M4 mit 209 MHz und FPU/MPU
  • 3D-GPU
  • Gigabit-Ethernet
  • Wi-Fi 5 802.11a/b/g/n/ac
  • Bluetooth® 5.2
CC-WST-DW69-NM Wie Sie kaufen
SKU: CC-ST-DW69-ZM Digi ConnectCore MP157 Sicheres Ethernet-System auf Modulen
  • STMicroelectronics STM32MP157C, Arm® Dual Cortex®-A7 mit 650 MHz
  • Cortex®-M4 mit 209 MHz und FPU/MPU
  • 3D-GPU
  • Gigabit-Ethernet
CC-ST-DW69-ZM Wie Sie kaufen
MP133-Module
SKU: CC-ST-DX58-ZK Digi ConnectCore MP133 Sicheres Ethernet-System auf Modulen
  • STMicroelectronics STM32MP133C, Arm® Cortex®-A7 mit 650 MHz
  • 2x Gigabit-Ethernet
CC-ST-DX58-ZK Wie Sie kaufen
SKU: CC-WST-DX58-NK Digi ConnectCore MP133 Sicheres drahtloses System-on-Module
  • STMicroelectronics STM32MP133C, Arm® Cortex®-A7 mit 650 MHz
  • 2x Gigabit-Ethernet
  • Wi-Fi 5 802.11a/b/g/n/ac
  • Bluetooth® 5.2
CC-WST-DX58-NK Wie Sie kaufen
Zubehör
SKU: CC-ACC-LCDH-10 LCD-Applikationskit, einschließlich 10-Zoll-WXGA-LCD-Panel (hohe Auflösung) CC-ACC-LCDH-10 Wie Sie kaufen
Dienstleistungen und Support
Digi ConnectCore Cloud Services
Digi ConnectCore® Cloud Services ermöglichen es OEMs in einer Vielzahl von Branchen, vernetzte Geräte mit Remote-Dashboard-, -Service- und -Anwendungsfunktionen unter Verwendung von Digi ConnectCore system-on-modules (SOMs) zu erstellen.
  Starten
Digi ConnectCore Security Services
Die Aufrechterhaltung der Sicherheit für verbundene Geräte nach der Produktfreigabe ist eine Herausforderung. Mit den Digi ConnectCore® Security Services können Kunden ihre Produkte sicher halten.
  Starten
Support Services
Holen Sie sich die Hilfe, die Sie für die Bereitstellung, Verwaltung, Verbindung, Anpassung und Verbesserung Ihrer Digi-Lösung benötigen.
  Starten
Wireless Design Services
Die Wireless Design Services von Digi helfen Unternehmen bei der Lösung von Geschäftsproblemen, indem sie Wireless-Technologien zur Entwicklung innovativer M2M-Produkte einbinden.
  Starten
SPEZIFIKATIONEN Digi ConnectCore® MP157 SOM Digi ConnectCore® MP133 SOM
ANWENDUNGSPROZESSOR STMicroelectronics STM32MP157C, Arm® Dual Cortex®-A7 mit 650 MHz
Cortex®-M4 mit 209 MHz mit FPU/MPU, 3D-GPU, Secure Boot, Krypto-Engine
STMicroelectronics STM32MP133C, Arm® Cortex®-A7 mit 650 MHz, sicherer Start, Krypto-Engine
SPEICHER Bis zu 1 GB SLC NAND-Flash, bis zu 1 GB DDR3L Bis zu 1 GB SLC NAND-Flash, bis zu 1 GB DDR3L
PMIC STMicroelectronics STPMIC1
VIDEO / GRAFIKEN 3D-GPU (Vivante® - OpenGL® ES 2.0) mit bis zu 533 MHz, mit einer Leistung von bis zu 26 Mtriangle/s, 133 Mpixel/s
Paralleler LCD-TFT-Controller, bis zu 24-bit digital RGB888, bis zu WXGA (1366 × 768) bei 60 fps oder bis zu Full HD (1920 × 1080) bei 30 fps
MIPI® DSI 2 Datenkanäle mit jeweils bis zu 1 Gbit/s, bis zu WXGA bei 60 fps (63 M Pixel/s) oder bis zu Full HD (1920 × 1080) bei 30 fps

KAMERA 8- bis 14-Bit-Kamera
SICHERHEIT Sicheres Booten, TrustZone®-Peripheriegeräte, 3x Tamper-Pins einschließlich 1x aktiver Tamper, 2x TRNG (6 Dreifach-Oszillatoren), 2x CRC-Berechnungseinheiten, 2x kryptografische Prozessoren, Hardware-Beschleunigung mit DMA-Unterstützung
Verschlüsselung/Entschlüsselung: DES/TDES: ECB (elektronisches Codebuch) und CBC (Cipher Block Chaining) 64-, 128- oder 192-Bit-Schlüssel; AES: ECB, CBC, GCM, CCM und CTR (Zählermodus) Verkettungsalgorithmen, 128-, 192- oder 256-Bit-Schlüssel
Universal HASH: SHA-1, SHA-224 und SHA-256 (sichere HASH-Algorithmen), MD5, HMAC; Isolierung der Cortex®-M4-Ressourcen
EingebetteterDigi TrustFence® Sicherheitsrahmen
Sicheres Booten, TrustZone®-Peripheriegeräte, 12x Tamper-Pins, davon 5x aktiver Tamper, 1x TRNG (6 Triple-Oszillatoren), 1x CRC-Berechnungseinheiten, 1x kryptographische Prozessoren, Hardware-Beschleunigung mit DMA-Unterstützung
Verschlüsselung/Entschlüsselung: DES/TDES: ECB (elektronisches Codebuch) und CBC (Cipher Block Chaining) 64-, 128- oder 192-Bit-Schlüssel; AES: ECB, CBC, GCM, CCM und CTR (Zählermodus) Verkettungsalgorithmen, 128-, 192- oder 256-Bit-Schlüssel
Universal HASH: SHA-1, SHA-224 und SHA-256, SHA-384, SHA-512, SHA-3, HMAC;
EingebetteterDigi TrustFence® Sicherheitsrahmen
PERIPHERIEGERÄTE / SCHNITTSTELLEN 6x I2C, 4x UART + 4x USART, 6x SPI (3 mit Vollduplex I2S)
4x SAI (Stereo-Audio: I2S, PDM, SPDIF Tx), SPDIF Rx (4 Eingänge)
HDMI-CEC
3x SDMMC bis zu 8-bit (SD / eMMC™ / SDIO)
2x CAN FD (einschließlich 1 TTCAN)
2x USB 2.0 Hochgeschwindigkeits-Host + 1x USB 2.0 OTG mit voller Geschwindigkeit
Bis zu 176 I/O-Ports mit Interrupt-Fähigkeit
2x ADCs (bis zu 16 Bit)
1x Temperatursensor
2x 12-Bit D/A-Wandler (1 MHz)
1x Digitalfilter für Sigma-Delta-Modulator (DFSDM) mit 8 Kanälen/6 Filtern, interne oder externe ADC/DAC-Referenz VREF+
2x 32-Bit-Timer mit bis zu 4 IC/OC/PWM oder Impulszähler und Quadratur-(Inkremental-)Encodereingang
2x 16-Bit Timer für erweiterte Motorsteuerung
10x 16-Bit-Allzweck-Timer (einschließlich 2 Basis-Timer ohne PWM)
5x 16-Bit-Low-Power-Timer
Sichere RTC
2x 4 Cortex®-A7-Systemzeitgeber (sicher, nicht sicher, virtuell, Hypervisor)
1x SysTick M4-Zeitgeber
3x Watchdogs (2x unabhängig und Fenster)
5x I2C, 4x UART, 5x SPI (4 mit Vollduplex I2S)
2x SAI (Stereo-Audio: I2S, PDM, SPDIF Tx), SPDIF Rx (4 Eingänge)
2x SDMMC bis zu 8-bit (SD / eMMC™ / SDIO)
2x CAN FD (einschließlich 1 TTCAN)
2x USB 2.0 Hochgeschwindigkeits-Host + 1x USB 2.0 OTG mit voller Geschwindigkeit
Bis zu 135 E/A-Ports mit Interrupt-Fähigkeit
2x ADCs (bis zu 12 Bit)
1x Temperatursensor
1x Digitaler Filter für Sigma-Delta-Modulator (DFSDM) mit 4 Kanälen/2 Filtern, interne oder externe ADC/DAC-Referenz VREF+
2x 32-Bit-Timer mit bis zu 4 IC/OC/PWM oder Impulszähler und Quadratur-(Inkremental-)Encodereingang
2x 16-Bit Timer für erweiterte Motorsteuerung
10x 16-Bit-Allzweck-Timer (einschließlich 2 Basis-Timer ohne PWM)
5x 16-Bit-Low-Power-Timer
Sichere RTC
4 Cortex®-A7-Systemzeitgeber (sicher, nicht sicher, virtuell, Hypervisor)
2x unabhängige Watchdogs
ETHERNET 10/100 M oder Gigabit-Ethernet
GMAC IEEE 1588v2, MII/RMII/GMII/RGMII
2x 10/100 M oder Gigabit-Ethernet
GMAC IEEE 1588v2, MII/RMII/RGMII
WIRELESS Wi-Fi 5 dual-band 802.11a/b/g/n/ac 1x1 radio (up to 433.3 Mbps) with strong WPA3-Enterprise authentication/encryption, −40 °C to 85 °C (−40 °F to 185 °F) full temperature range; Bluetooth® 5.2 (Basic Rate, Enhanced Data Rate and Bluetooth Low Energy)
BETRIEBSTEMPERATUR Industriell: -40 °C bis 85 °C (-40 °F bis 185 °F); je nach Anwendungsfall und Gehäuse-/Systemdesign
LAGERTEMPERATUR -50 °C bis 125 °C (-58 °F bis 257 °F)
RELATIVE FEUCHTE 5% bis 90% (nicht kondensierend)
RADIO APPROVALS* USA, Kanada, EU, Japan, Australien/Neuseeland, Brasilien, Mexiko
EMISSIONS/ IMMUNITY/ SAFETY* FCC Part 15 Class B, EN 55022 Class B, EN 61000-3-2, EN 61000-3-3, ICES- 003 Class B, VCCI Class II, AS 3548
FCC Part 15 Subpart C Section 15.247, IC (Industry Canada), RSS-210 Issue 5 Section 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024
EN 301 489-3, Safety (IEC 62368-1); visit product certifications for latest updates
DESIGN VERIFICATION* Temperatur: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78; Vibration/Schock: IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
MONTAGE / PINANZAHL Gemeinsame Digi SMTplus®-Fläche für die Oberflächenmontage mit 76 kantengerasterten Pads (1,27 mm Raster) oder 245 Pads LGA (1,27 mm Raster) als Option
MECHANISCHE ABMESSUNGEN 29 mm x 29 mm x 3 mm (1,14 Zoll x 1,14 Zoll x 0,12 Zoll)
PRODUKTGARANTIE 3-Jahres
*Visit product certifications for latest updates
