XBee® und Zigbee® haben einige Gemeinsamkeiten und sind miteinander verwandt. XBee ist eine Familie von Funkmodulen und ist ein eingetragenes Warenzeichen von Digi International. Zigbee ist ein drahtloses Kommunikationsprotokoll und ein eingetragenes Warenzeichen der Zigbee Alliance. Viele Leute verwechseln diese beiden Namen, weil beide mit Funkvernetzung zu tun haben und "Bee" in ihrem Markenzeichen haben. Aber sie sind sehr unterschiedlich. Lassen Sie uns XBee und Zigbee vergleichen, um ein besseres Verständnis dafür zu bekommen, was sie sind, wie sie sich unterscheiden und wie sie zusammenhängen.
Zigbee ist ein drahtloses Kommunikationsprotokoll für lokale, drahtlose Mesh-Netzwerke mit geringem Stromverbrauch und moderner Sicherheit, das auf Standards basiert und auf globalen Frequenzen arbeitet. Es wird häufig in den Bereichen Heimautomatisierung, intelligente Energie, drahtlose Sensorik und industrielle Automatisierung eingesetzt.
XBee ist ein Markenname, der sich auf eine Familie von Geräten von Digi International bezieht. Digi XBee Funkmodule haben gemeinsame Formfaktoren, eine Standard-Host-Schnittstelle, unterstützende Tools und Software sowie eine Gruppe von Protokollen zur Auswahl, darunter Wi-Fi, LTE Mobilfunk,
DigiMesh® als auch
Zigbee. Daher gibt es XBee-Module, die das Zigbee-Protokoll ausführen, aber nicht jede XBee ist Zigbee oder umgekehrt.
Zigbee Übersicht
Die Zigbee-Protokoll ist ein Standard, so wie Bluetooth ein Standard ist. Jedes Gerät eines Herstellers, das Zigbee vollständig unterstützt, kann mit jedem Zigbee-Gerät eines anderen Unternehmens kommunizieren. So wie sich ein Beats-Bluetooth-Kopfhörer von Apple mit einem Galaxy-Smartphone von Samsung verbinden kann, kann jeder Zigbee-Lichtschalter von G.E. mit Zigbee-Lampen von Phillips oder mit jedem anderen Zigbee-zertifizierten Gerät kommunizieren.
Wie funktioniert das? Nun, genau wie bei einem tollen Kuchen geht es bei robusten Netzwerkprotokollen um Schichten. Jede Schicht fügt Merkmale und Funktionen mit ausreichender Unabhängigkeit hinzu, so dass Implementierungsänderungen in einer Schicht keine Änderungen in einer der anderen Schichten erfordern. Zigbee ist eine Protokollschicht, die drahtlose Netzwerke definiert, z. B. wie man ein Netzwerk startet, Adressauflösungen durchführt und Pakete weiterleitet. Sie spezifiziert auch, wie bestimmte Anwendungen zu implementieren sind, mit vordefinierten Wegen der Kommunikation über Dinge wie Beleuchtungssteuerung, Verwaltung intelligenter Energiesysteme oder Umweltüberwachung.
Die Schicht unterhalb von Zigbee, die seine erweiterten Funktionen unterstützt, ist als IEEE 802.15.4 bekannt. Hierbei handelt es sich um eine Reihe von Standards, die definieren, wie das Funkspektrum genutzt wird und viele andere Vorgänge, die zuverlässige Übertragungen fördern. Die Funkmodule der Marke XBee von Digi können mit oder ohne Zigbee konfiguriert werden. Es gibt sogar eine Konfiguration, die 802.15.4 direkt in seiner nativen Form unterstützt.
Zigbee selbst fügt drei wichtige Funktionen hinzu:
- Mesh-Routing - verwendet Routing-Tabellen, die definieren, wie ein Funkgerät Nachrichten durch eine Reihe anderer Funkgeräte auf dem Weg zu ihrem endgültigen Ziel weiterleiten kann.
- Ad-hoc-Netzwerkerstellung - ein automatischer Prozess, der ein ganzes Netzwerk von Funkgeräten im Handumdrehen erstellt, ohne dass ein Mensch eingreifen muss.
- Selbstheilendes Mesh - ein Prozess, der automatisch herausfindet, wenn ein oder mehrere Funkgeräte im Netzwerk fehlen und das Netzwerk neu konfiguriert, um unterbrochene Routen zu reparieren.
Jedes Zigbee-Netzwerk weist den Funkmodulen bzw. Knoten unterschiedliche Rollen zu. Dazu gehören:
- Koordinator - Dieses Funkgerät ist für die Bildung des Netzes, die Vergabe von Adressen und die Verwaltung der anderen Funktionen zuständig, die das Netz definieren, sichern und instand halten. Jedes Netzwerk muss von einem Koordinator gebildet werden , und es gibt nie mehr als einen Koordinator in Ihrem Netzwerk.
- Router - ein Router ist ein vollwertiger Zigbee-Knoten. Er kann bestehenden Netzwerken beitreten, Informationen senden, empfangen und weiterleiten. Routing bedeutet, dass er als Bote für die Kommunikation zwischen anderen Geräten fungiert, die zu weit voneinander entfernt sind, um Informationen selbst zu übermitteln. Router werden normalerweise an eine Steckdose angeschlossen, da sie ständig eingeschaltet sein müssen. Ein Zigbee-Netzwerk verfügt in der Regel über mehrere Router-Funkgeräte.
- Endgerät - Endgeräte sind im Wesentlichen abgespeckte Versionen eines Routers. Sie können Netzwerken beitreten und Informationen senden und empfangen, aber das war's auch schon. Sie fungieren nicht als Boten zwischen anderen Geräten, so dass sie weniger teure Hardware verwenden und sich zeitweise selbst abschalten können, um Energie zu sparen, indem sie vorübergehend in einen reaktionslosen Schlafmodus wechseln. Die Endgeräte benötigen immer einen Router oder den Koordinator als übergeordnetes Gerät, damit sie dem Netz beitreten können und um Nachrichten zu speichern, wenn sie sich im Ruhezustand befinden. Zigbee-Netze können eine beliebige Anzahl von Endgeräten umfassen.
Zigbee auf XBee
Zigbee ist ein gemeinsames Protokoll, so dass Chips und Module von vielen Herstellern erhältlich sind. Diese Standardisierung ist ein wichtiger Teil seines Wertes. Was macht Zigbee auf Digi XBee besonders? Zunächst einmal hat Digi eine hervorragende Implementierung geschaffen, die sich durch höchste technische Qualität auszeichnet und von der Zigbee Alliance für Interoperabilität zertifiziert wurde. Diese wesentlichen Grundlagen sind nur die Basis.
Eine standardisierte Host-Schnittstelle ermöglicht eine schnelle und leicht verständliche Konfiguration, Steuerung und Kommunikation. Der Benutzer kann zwischen einfachen, für den Menschen lesbaren AT-Befehlen oder einer strukturierten API wählen, die solide Maschine-zu-Maschine-Interaktionen implementiert. Eine Auswahl an Modulformfaktoren bedeutet, dass Digi XBee in temporäre Sockel passen oder dauerhaft auf PCBs gelötet werden kann. Zu diesen Standardformfaktoren gehört ein extrem kleines Micro-Modul, das die Leistung von XBee in ein Modul packt, das nicht größer als ein Fingernagel ist.
Digi schichtet seine Digi TrustFence®-Sicherheitsrahmen auf den Modulen, einschließlich sicherem Boot, sicherer Identität und Datenschutz. Jedes Modul ist benutzerprogrammierbar, so dass Anwendungslogik, Sensoreingabe, Energieverwaltung und mehr unterstützt werden, ohne dass zusätzliche Mikrocontroller erforderlich sind. Und schließlich ist da noch die Leistungsfähigkeit des Digi XBee Ökosystems. Wenn ein Teil des Projekts in der Zukunft auf ein anderes Kommunikationsprotokoll umgestellt werden muss, ist es nicht erforderlich, Modulgrundflächen, Formfaktoren, Host-Schnittstellen oder eingebettete Programme zu ändern. Dies macht den Wechsel zwischen Standards zu einem Kinderspiel.
Werfen wir einen genaueren Blick auf die Website Digi XBee , um zu verstehen, wie das zusammenhängt.
XBee Übersicht
XBee Funkfrequenz (RF)-Module werden von Digi International Inc. hergestellt. Diese Module ermöglichen den einfachen und kostengünstigen Einsatz von Funktechnologie in elektronischen Geräten, insbesondere in Gerätenetzwerken für Smart Cities, Präzisionslandwirtschaft, Industrieautomation, Sensornetzwerke, medizinische Geräte und Asset-Tracking-Anwendungen.

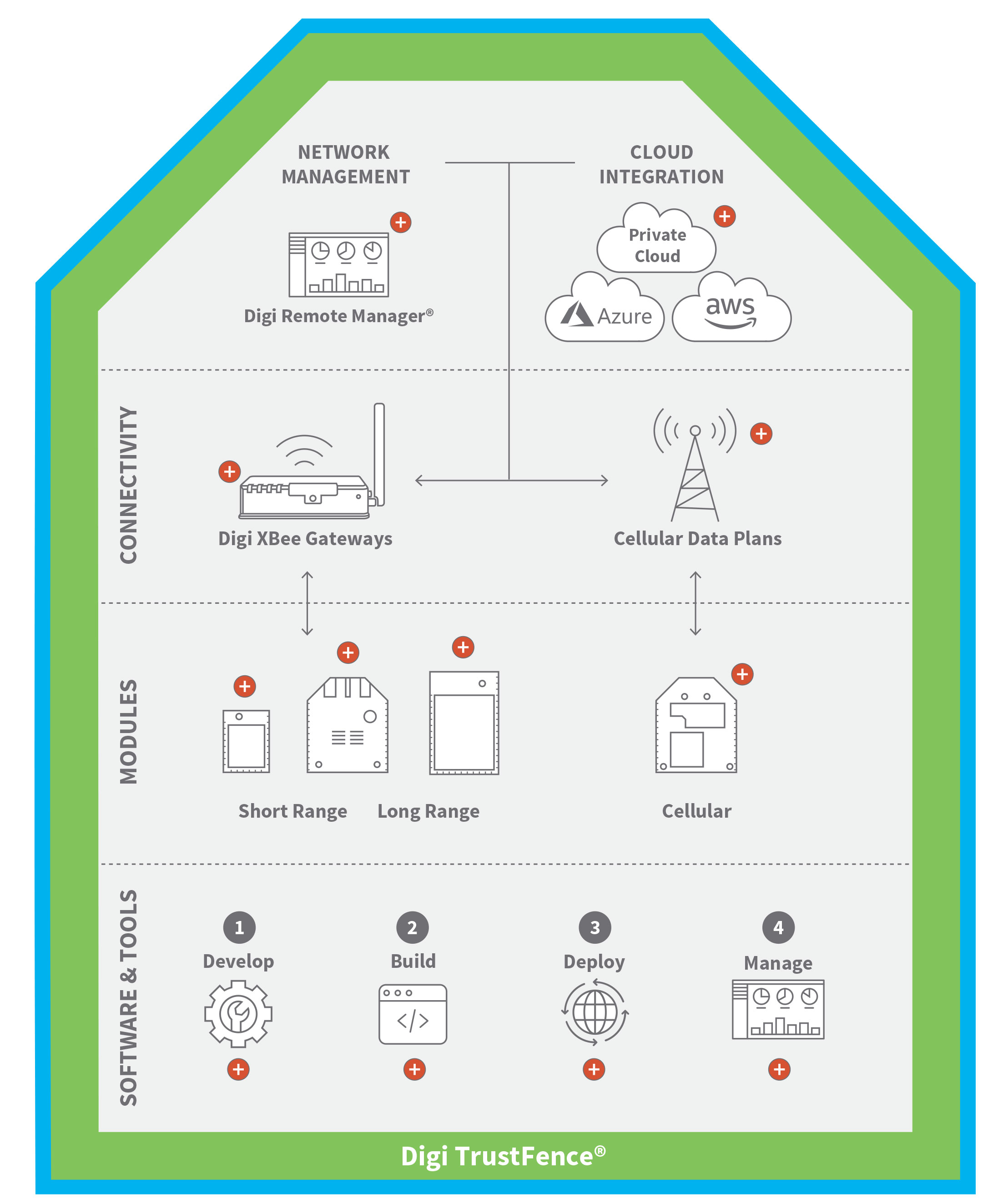

Ein komplettes Ökosystem
Digi XBee ist Teil eines kompletten Systems aus vorzertifizierten, programmierbaren Wireless-Modulen sowie Gateways, Adaptern und Software - allesamt darauf ausgelegt, die Entwicklung von Wireless-Lösungen für den weltweiten Einsatz zu beschleunigen.
Die Digi XBee Ökosystem bietet Geräteentwicklern eine vollständige Palette an schnell einsetzbaren Drop-in-Netzwerklösungen für die drahtlose Kommunikation zwischen Geräten, Adaptern und Gateways. Mit einem Sockel können Sie sich mit Gerätenetzwerken rund um den Globus verbinden. Sie können Ihr Design zukunftssicher gestalten und wissen, dass Sie für neue drahtlose Technologien abgedeckt sind, sobald diese aufkommen.
Hier sind einige wichtige Merkmale der Module von Digi XBee im Überblick:
- Digi XBee 3.0-Module sind konfigurierbar, wobei ein Modul mehrere Protokolle unterstützt, darunter Zigbee, Wi-Fi, Bluetooth, 802.15.4, DigiMesh, 868 MHz, 900 MHz, Mobilfunk LTE Cat 1, LTE-M und NB-IoT.
- Alle Digi XBee Module unterstützen eine gemeinsame Befehlssprache und Kommunikationsschnittstelle, so dass der Wechsel zwischen den Protokollen einfach ist und oft ohne physische oder logische Änderungen durchgeführt werden kann. Diese Flexibilität senkt die Herstellungs- und Entwicklungskosten und bietet OEMs die Möglichkeit, ihre Roadmap schnell zu erweitern.
- Alle XBee-Module haben ein gemeinsames Pin-Layout und sind in kompatiblen Footprints erhältlich. Digi XBee Module sind in drei Formfaktoren erhältlich: Durchsteckmontage, Oberflächenmontage und Mikro-Oberflächenmontage, jeweils mit einer Auswahl an Antennenoptionen.
- Die Module vonDigi XBee sind in mehreren Regionen vorzertifiziert und ermöglichen Entwicklern eine schnelle Markteinführung zu geringeren Kosten.
- Digi XBee Geräte können überwacht, verwaltet und aktualisiert werden mit Digi Remote Manager® überwacht, verwaltet und aktualisiert werden, was Massen-Firmware-Updates, Automatisierung, Warnungen und Berichte über ein Dashboard ermöglicht.

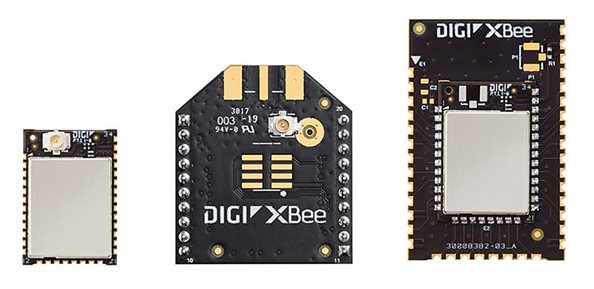

Digi XBee 3: Die nächste Generation XBee
Aufbauend auf der branchenführenden Embedded-Technologie bietet die Serie Digi XBee 3 zusätzliche Designfreiheit mit einfach hinzuzufügenden Funktionen und flexibler drahtloser Konnektivität. Digi XBee 3-Module bieten Vorteile in jeder Klasse - Größe, Gewicht und Leistung.
Der Micro-Formfaktor ist ideal für kompakte und tragbare Anwendungen. Mit der verbesserten MicroPython-Programmierbarkeit ist es einfach, Daten an den Rändern des Netzwerks zu verarbeiten, sei es zur Verarbeitung von Sensordaten, zur Reduzierung des Stromverbrauchs oder sogar zur Verwendung des Digi XBee 3 als Hauptprozessor des Geräts.
Digi XBee Die Modularchitektur von 3 kann drahtlose Konnektivität mit breiter Kompatibilität schnell aktivieren und skalieren. Die Standard-Host-Schnittstelle Digi XBee wurde beibehalten, um die Abwärtskompatibilität zu unterstützen, wobei SPI und andere Erweiterungen für zusätzliche Flexibilität hinzugefügt wurden.
Digi's Toolchain aus robuster Hardware, bewährter Firmware, hoher Verfügbarkeit, Remote-Update und Online-Management schafft ein System, auf das sich jeder verlassen kann. Kunden auf der ganzen Welt verlassen sich auf die Stabilität von Digi, wenn es um hochwertige Fertigung und lange Produktlebenszyklen geht. Digi TrustFence-Sicherheitsrahmen, Identitäts- und Datenschutzfunktionen sind in die Digi XBee 3 Module integriert. TrustFence verwendet mehr als 175 Kontrollen zum Schutz vor neuen und sich entwickelnden Cyber-Bedrohungen. Von Edge Computing bis hin zu zukünftigen Migrationen bieten die Digi XBee 3 Module kompakte Konnektivität, die Kosten senken, die Markteinführung beschleunigen und die Produktlebenszyklen verlängern kann.
Digi XBee Werkzeuge
XBee-Entwickler haben Zugriff auf Digi XBee Werkzeuge, ein preisgekröntes Toolset, das den gesamten Produktlebenszyklus unterstützt und eine schnellere Entwicklung bei geringeren Kosten ermöglicht.
Jede Phase von der anfänglichen Entwicklung bis zur Verwaltung des Systems wird durch Software-, Hardware- und Cloud-Systeme ermöglicht und gesteuert, die den Wert der Module von Digi XBee erhöhen.
Hier finden Sie eine Einführung in die Digi XBee Tools Suite.
Entwicklungs-Tools
Offizielle Digi XBee Code-Bibliotheken sind für ARMmbed, ANSI-C, Java, Python und MicroPython verfügbar, sowie ein vollständiges mobiles SDK für die Bluetooth-Entwicklung. Es gibt auch Bibliotheken von Drittanbietern zur Verwendung mit Arduino und Node. Die Digi XCTU®-Konfigurationsanwendungfür Windows, MacOS und Linux bietet eine GUI-Schnittstelle zu Ihren Geräten und deren Netzwerken, einschließlich Tools für Reichweitentests, Spektrumanalyse, Konsolenzugriff, Firmware-Updates und mehr.
Digi liefert auch eine vollständige Reihe von XBIB-Entwicklungsboards für die Modulevaluierung und die Erstellung von Proof-of-Concepts. Diese Boards können mit Tochterboards erweitert werden, um zusätzliche Sensoren oder Eingänge wie GPS bereitzustellen. Kunden können bei Bedarf ihre eigenen Tochterplatinen entwerfen.
Laden Sie den Digi XBee Ecosystem Solution Brief herunter
Ihr vollständiger Leitfaden für die Familie Digi XBee
PDF herunterladen
Fertigungswerkzeuge
Sobald die anfängliche Entwicklung abgeschlossen ist, können die Module mit dem Digi XBee Multi Programmer Tool in großen Mengen konfiguriert werden. Die Bediener können bis zu sechs Module gleichzeitig auf jedem Gerät programmieren, wobei Protokolle erstellt werden, um einen Fertigungsnachweis zu erstellen. Zusätzliche Multi-Programmiergeräte können angeschlossen werden, um die Anzahl der gleichzeitig konfigurierten Module weiter zu erhöhen.
Werkzeuge für die Bereitstellung
Wenn Sie bereit sind, Geräte im Feld einzusetzen, kann der Digi XBee Netzwerkassistent Geräte in einem Netzwerk erkennen, dieses Netzwerk auf einer Karte visualisieren, die Netzwerkstärke testen und Batch-Firmware-Updates durchführen, damit die Module immer mit dem besten Code laufen. Der Digi XBee 3 USB-Adapter vereinfacht das Testen mit einem einfachen USB-Stick, der robust genug für den Einsatz im Feld ist und sich dennoch identisch zu einem normalen Digi XBee Modul verhält. Mit der Digi XBee Mobile App für iOS oder Android können Sie ein Netzwerk von Digi XBee 3 Funkgeräten direkt von Ihrem mobilen Gerät aus über Bluetooth konfigurieren und verwalten. Digi Gateways bieten direkten Zugriff auf das IP-Protokoll von lokalen Netzwerken oder über Mobilfunk für die Fernverwaltung.
Werkzeuge für Verwaltung und Skalierbarkeit

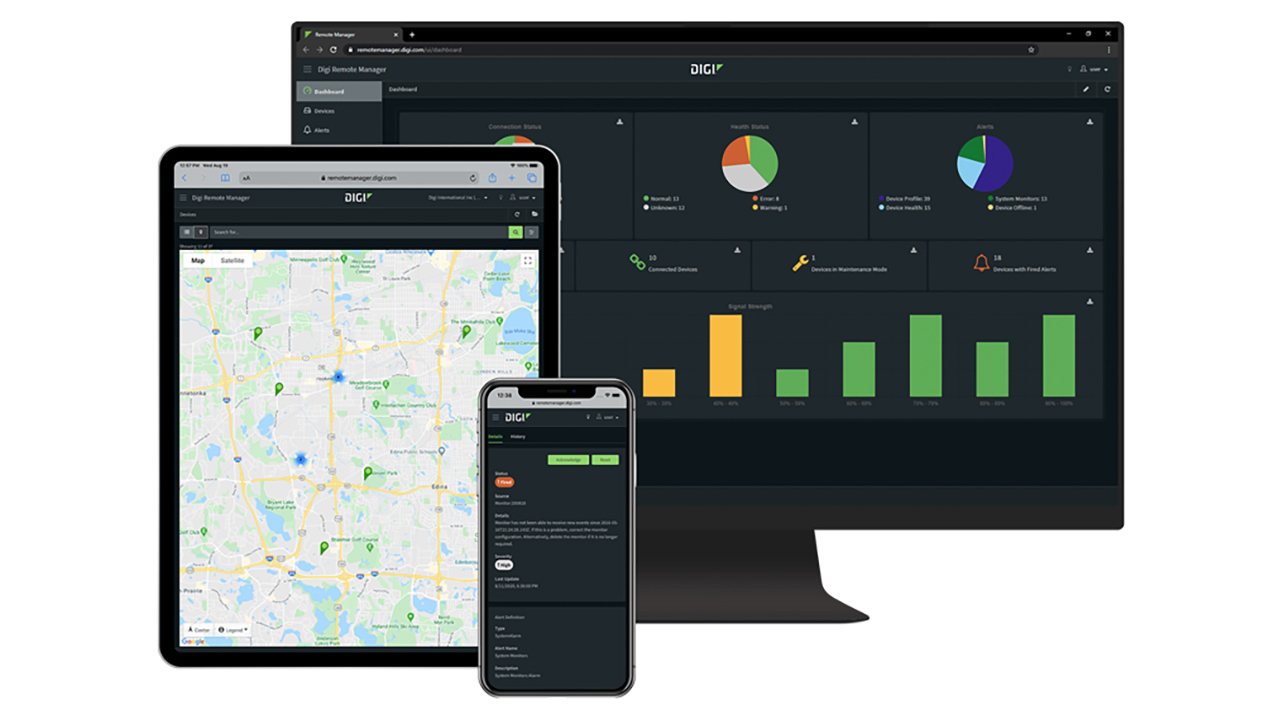

Wenn alles eingerichtet ist, können Netzwerkmanager ihre Digi XBee Systeme direkt von ihrem Schreibtisch aus steuern. Digi Remote Manager. Dieses Online-Konfigurations-, Sicherheits- und Fernverwaltungstool automatisiert die Geräteverwaltung und -überwachung. Es ermöglicht denjenigen, die IoT Bereitstellungen verwalten, ihr gesamtes System im Auge zu behalten, selbst wenn es auf Tausende von Geräten anwächst... oder mehr!
Zigbee ist ein hervorragendes Protokoll für viele lokale Sensor- und Automatisierungssysteme. Deshalb war es auch eines der ersten Protokolle, das auf der Plattform Digi XBee unterstützt wurde. Da es sich um einen Standard handelt, der von vielen zertifizierten Herstellern unterstützt wird, können Zigbee-Geräte zusammenarbeiten, um Anwendungsaufgaben auszuführen und Daten auszutauschen, ohne dass es darauf ankommt, wer das Gerät ursprünglich hergestellt hat.
Die Funkmodule der Marke XBee von Digi bilden ein komplettes Entwicklungs- und Kommunikationsökosystem, das die Markteinführung beschleunigt und gleichzeitig die Kosten senkt. Es umfasst Zigbee mit seinen vielen großartigen Funktionen, bietet aber auch eine Reihe anderer Protokolle für Anwendungen, die mehr Bandbreite, Reichweite, Mobilität, Konnektivität oder Einfachheit erfordern, als Zigbee bieten kann. Digi XBees bieten eine Standardschnittstelle, Programmierbarkeit, Fernkonfiguration, viele Antennenoptionen, UART- oder SPI-Host-Kommunikation, ein vollständiges Ökosystem von Adaptern, Code-Bibliotheken, Konfigurationsprogrammen, Bereitstellungs- und Testprogrammen. Jeder Digi XBee ist zuverlässig, sicher und auf ROI ausgelegt, was ihn zur besten Wahl für eine komplette Hardware/Firmware-Lösung macht.
Wie Sie das richtige XBee-Modul für Ihre Anwendung auswählen
Brauchen Sie Hilfe bei der Auswahl des perfekten Digi XBee Moduls? Beachten Sie Folgendes:
- Region: Land oder Länder, in denen das Gerät eingesetzt werden soll, unter Berücksichtigung von Frequenz und maximaler Leistung.
- Topologie: Welche Geräte müssen miteinander kommunizieren und wie ist ihre physikalische Anordnung
- Durchsatz: Wie viele Daten müssen das Netzwerk durchlaufen und wie oft werden sie übertragen?
- Protokoll: Benötigen Sie eine Schnittstelle zu anderen Anbietern mit einem offenen Standard?
- Specs: Leistungsaufnahme, Formfaktor und so weiter. Brauchen Sie Schlafknoten? Müssen Sie die Batterielebensdauer oder den Platz berücksichtigen?
- Standort: Wie weit sind Ihre Geräte voneinander entfernt? Wie ist die allgemeine Funkstörungssituation? Gibt es Hindernisse für die Übertragung? Gibt es extreme Temperaturen oder andere besondere Gegebenheiten?
Erwägen Sie die drahtlose Konnektivität für einen großen Einsatz? Digi ist für Sie da, egal ob Sie Hilfe bei der Auswahl der richtigen Komponenten für Ihre Anwendung oder Design- und Build-Services benötigen, um die Markteinführung zu beschleunigen.
