Digi ConnectCore 6

NXP i.MX6-basierte oberflächenmontierbare Modullösung mit skalierbarer Single-/Multi-Core-Leistung und integriertem Wireless


  • Skalierbare Cortex-A9-Multicore-Leistung
  • Unabhängiges Cortex-M0+/Cortex-M4 Microcontroller Assist™ Subsystem
  • Kostengünstiger, zuverlässiger, flacher Modulformfaktor für die Oberflächenmontage
  • Vorzertifiziert 802.11 a/b/g/n und Bluetooth® 4.0
  • Intelligente Power-Management-Architektur mit PMIC
  • Unterstützung der Software-Plattformen Android, Yocto Project Linux und Windows Embedded Compact
  • Zuverlässiges Design mit IEC 60068 und HALT-Verifizierung
  • Ausgelegt für Langzeitverfügbarkeit
Wie Sie kaufen

Der Digi ConnectCore 6 ist eine ultrakompakte und hochintegrierte System-on-Module-Lösung auf Basis der NXP i.MX6 Cortex-A9-Prozessorfamilie.

Mit Prozessorgeschwindigkeiten von bis zu 1,2 GHz und vollständig Pin-kompatiblen Single-/Dual-/Quad-Core-Varianten bietet der ConnectCore 6 eine wirklich zukunftssichere Plattformlösung mit skalierbarer Leistung und vorzertifizierter drahtloser 802.11 a/b/g/n- und Bluetooth 4.0-Konnektivität, einschließlich Bluetooth Low Energy.

Sein flaches, oberflächenmontierbares Design maximiert die Integrationsflexibilität und reduziert das Designrisiko in einem äußerst kosteneffizienten, zuverlässigen Formfaktor mit optimierter Wärmeableitung selbst in den anspruchsvollsten Quad-Core-Systemkonfigurationen erheblich.

Der ConnectCore 6 wird mit einem kompletten Board Support Package (BSP) für Linux- und Android-Plattformen geliefert, das sicheres Remote-Management und Web-Services über den Digi Remote Manager® unterstützt.

Digi ConnectCore 6 Drahtlose Verbindung In-A-Box Kit von Symmetry Electronics

CC6 Drahtlose Konnektivität In-A-Box-Kit

Das CC6-CONNECTIVITY-IN-A-BOX-Kit von Symmetry Electronics ermöglicht die einfache Erstellung von Proof-of-Concept-Designs unter Verwendung des Digi ConnectCore 6 mit Bluetooth 4.0, Wifi (802.11a/b/g/n), LTE Mobilfunk Technologie, GPS und Digi XBee Zigbee/900Mhz/2.4Ghz.

Mehr erfahren

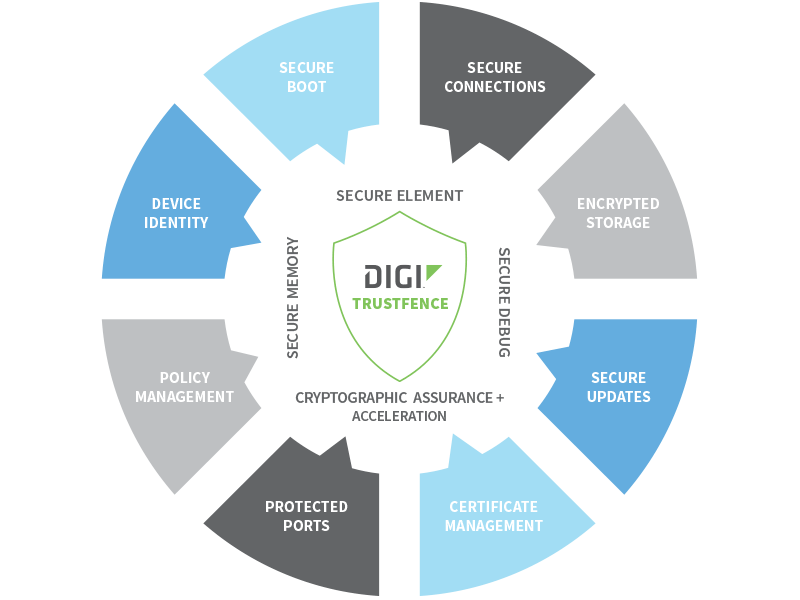

Sichere vernetzte Embedded-Geräte auf Basis von Digi TrustFence aufbauen

TrustFence

Gerätesicherheit ist ein kritischer Design-Aspekt für jedes angeschlossene Gerät. Der ConnectCore 6 kombiniert eine sichere Modulplattform mit einem kompletten Software-Framework für die Sicherheit von Embedded-Geräten. Bauen Sie heute Produkte, die Ihnen und Ihren Kunden jetzt und in Zukunft eine sichere Produktplattform bieten.

  • Software-Framework für verwaltete Gerätesicherheit
  • Integration von U-Boot und Linux-Plattform
  • Transparente und zukunftssichere Architektur
  • Null Implementierungsaufwand

Mehr erfahren

Die Raffinesse der Digi-Technologie und die Talente ihres Serviceteams waren der Schlüssel zu unserer Entwicklung der NavNet TZtouch2-Produkte.

Muneyuki Koike, Managing Director, Furuno Electric Co., Ltd.

Lesen Sie die ganze Geschichte

Digi Produkt-Integration

Die Ingenieure von Digi WDS können die Hardwarekomponenten und Softwareprodukte von Digi anpassen, um Ihre Markteinführung zu beschleunigen.
Entwicklungskits
CC-WMX6-KIT Digi ConnectCore 6 Jumpstart Development Kit (SBC mit ConnectCore 6-Modul) CC-WMX6-KIT WIE KAUFEN
Kontakt
Einplatinencomputer (SBCs)
CC-SB-WMX-J97C Digi ConnectCore 6 SBC, i.MX6Quad, Ext Commercial, 1,2 GHz, 0° C bis 70° C, 4 GB Flash, 1 GB DDR3, Digi Microcontroller Assist (MKL14Z32VFT4), 802.11a/b/g/n, Bluetooth 4.0, Gigabit Ethernet CC-SB-WMX-J97C WIE KAUFEN
Kontakt
CC-SB-WMX-L87C Digi ConnectCore 6 SBC, i.MX6Dual, Industrial, 800 MHz, -40° C bis 85° C, 4 GB Flash, 1 GB DDR3, 802.11a/b/g/n, Bluetooth 4.0, Ethernet CC-SB-WMX-L87C WIE KAUFEN
Kontakt
Module
CC-MX-L76C-Z1 Digi ConnectCore 6-Modul, i.MX6DualLite, 800 MHz, -40 bis 85° C, 4 GB Flash, 512 MB DDR3, Ethernet CC-MX-L76C-Z1 WIE KAUFEN
Kontakt
CC-MX-L86C-Z1 Digi ConnectCore 6 Modul, i.MX6Dual, 800 MHz, -40 bis 85° C, 4 GB Flash, 512 MB DDR3, Ethernet CC-MX-L86C-Z1 WIE KAUFEN
Kontakt
CC-MX-L96C-Z1 Digi ConnectCore 6 Modul, i.MX6Quad, 800 MHz, -40 bis 85° C, 4 GB Flash, 512 MB DDR3, Ethernet CC-MX-L96C-Z1 WIE KAUFEN
Kontakt
CC-WMX-J97C-TN Digi ConnectCore 6 Modul, i.MX6Quad, Ext Commercial, 1,2 GHz, 0 bis 70° C, 4 GB Flash, 1 GB DDR3, Microcontroller Assist (MKL14Z32VFT4), 802.11a/b/g/n, Bluetooth 4.0, Ethernet CC-WMX-J97C-TN WIE KAUFEN
Kontakt
CC-WMX-L76C-TE Digi ConnectCore 6 Modul, i.MX6DualLite, Industrial, 800 MHz, -40 bis 85° C, 4 GB Flash, 512 MB DDR3, 802.11a/b/g/n, Bluetooth 4.0, Ethernet CC-WMX-L76C-TE WIE KAUFEN
Kontakt
CC-WMX-L87C-TE Digi ConnectCore 6 Modul, i.MX6Dual, 800 MHz, -40 bis 85° C, 4 GB Flash, 1 GB DDR3, 802.11a/b/g/n, Bluetooth 4.0, Ethernet CC-WMX-L87C-TE WIE KAUFEN
Kontakt
CC-WMX-L96C-TE Digi ConnectCore 6 Modul, i.MX6Quad, 800 MHz, -40 bis 85° C, 4 GB Flash, 512 MB DDR3, 802.11a/b/g/n, Bluetooth 4.0, Ethernet CC-WMX-L96C-TE WIE KAUFEN
Kontakt
Kundenspezifisches Design
Digi Wireless Design Services hilft Unternehmen bei der Lösung von Geschäftsproblemen durch die Einbindung von Wireless-Technologien zur Entwicklung innovativer M2M-Produkte   ANFANGEN
Zubehör
CC-ACC-LCDW-10 LCD-Applikationskit, einschließlich 10" WXGA (1280x800) LCD-Panel mit PCAP-Touch CC-ACC-LCDW-10 WIE KAUFEN
Kontakt
Spezifikationen Digi ConnectCore 6
Anwendungsprozessor NXP i.MX6Solo/DualLite/Dual/Quad mit bis zu vier Cortex-A9-Kernen
Industrielle (800/850 MHz), kommerzielle (1/1,2 GHz) i.MX6-Varianten
32 KB I-Cache/32 KB D-Cache, bis zu 1 MB L2-Cache
Speicher Bis zu 64 GB eMMC-Flash, bis zu 2 GB DDR3 (64-bit)
PMIC Dialog DA9063
Grafiken Multi-Stream-fähige HD-Video-Engine mit 1080p60-Dekodierung, 1080p30-Kodierung und 3D-Videowiedergabe in HD in Hochleistungsfamilien; Überlegene 3D-Grafikleistung mit bis zu 4 Shadern bei 200 Mt/s mit OpenCL-Unterstützung; Separate 2D- und/oder Vertex-Beschleunigungs-Engines für UI-Unterstützung; Unterstützung von stereoskopischen Bildsensoren für 3D-Darstellung
Sicherheit RNG, TrustZone, Chiffren, Security Cntrl, Secure RTC, Secure JTAG, eFuses (OTP)
Peripheriegeräte/Schnittstellen MMC 4.4/SD 3.0 x3MMC 4.4/SDXC, UART x5 (5 Mbps), MIPI HSI, S/PDIF Tx/Rx, I2C x3, SPI x5, ESAI, I2S/SSI x3, FlexCAN x2, MLB150 + DTCP, S-ATA und PHY (3 Gbps), USB2 OTG und PHY, USB 2.0 Host und PHY, USB 2.0 HSIC Host x2, PWM, 3.3V GPIO, Tastatur, PCIe 2.0 (x1 Lane), HDMI und PHY, MIPI DSI, MIPI CSI2, 20-bit CSI, 24-bit RGB, LVDS (x2), RTC, Externer Adress-/Datenbus, Watchdog, Timer, JTAG
Externer Bus 26-Bit-Adresse / bis zu 32-Bit-Daten (gemultiplexter und nicht gemultiplexter Modus)
Ethernet 1 Gbit Ethernet + IEEE 1588 (MII10, MII100, RMII, RGMII)
Wi-Fi 802.11a/b/g/n:
2,412 - 2,484 GHz, 4,900 - 5,850 GHz
802.11b: 1, 2, 5,5, 11 Mbit/s (17 dBm typisch ±2 dBm)
802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Mbit/s (15 dBm typisch ±2 dBm)
802.11n: 15, 30, 45, 60, 90, 120, 135, 150 Mbit/s (12 dBm typisch ±2 dBm)
HT40, MCS 0-7
Sicherheit: WEP, WPA-PSK/WPA2-personal, WPA/WPA2 enterprise, 802.11i, Access Point Modus (bis zu 10 Clients), Wi-Fi Direct
Industrie-Zertifizierungen: Wi-Fi Alliance Logo Certification Ready, CCXv4 ASD Ready
Bluetooth Profile: GAP, SPP, FTP, PAN, OPP, HID, A2DP, AVRCP, HDP
Mikrocontroller-Assistent auf dem Modul Kinetis L: MKL14Z32VFT4, MKL14Z64VFT4, MKL15Z128VFT4, MKL15Z32VFT4, MKL15Z64VFT4, MKL24Z32VFT4, MKL24Z64VFT4,
MKL25Z128VFT4, MKL25Z32VFT4, MKL25Z64VFT4, MKL26Z128VFT4, MKL26Z64VFT4, MKL26Z32VFT4
Kinetis K: K10P48M50SF0, K20P48M50SF0
Interne Verbindung zu i.MX6 über SPI, Kinetis-Schnittstellen auf Modulpads verfügbar
Betriebstemperatur (Tj) Industriell: -40° C bis 85° C / Gewerblich: 0° C bis 70 C; je nach Anwendungsfall und Gehäuse-/Systemdesign
Lagertemperatur -50° C bis 125° C (-58° F bis 257° F)
Relative Luftfeuchtigkeit Relative Luftfeuchtigkeit 5% bis 90% (nicht kondensierend)
Funkzulassungen USA, Kanada, EU, Japan, Australien/Neuseeland
Emissionen / Störfestigkeit / Sicherheit FCC Teil 15 Klasse B, EN 55022 Klasse B, EN 61000-3-2, EN 61000-3-3, ICES-003 Klasse B, VCCI Klasse II, AS 3548, FCC Teil 15 Unterabschnitt C Abschnitt 15.247, IC (Industry Canada), RSS-210 Ausgabe 5 Abschnitt 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Sicherheit UL/UR (oder gleichwertig)
Entwurfsprüfung Temperatur: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78
Vibration/Stoß: IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
Mechanische Abmessungen LGA-400, 2 mm Raster, voll geschirmt (heat-spreading)
Produkt-Garantie 3-Jahres
